Автокран на базе зил 130

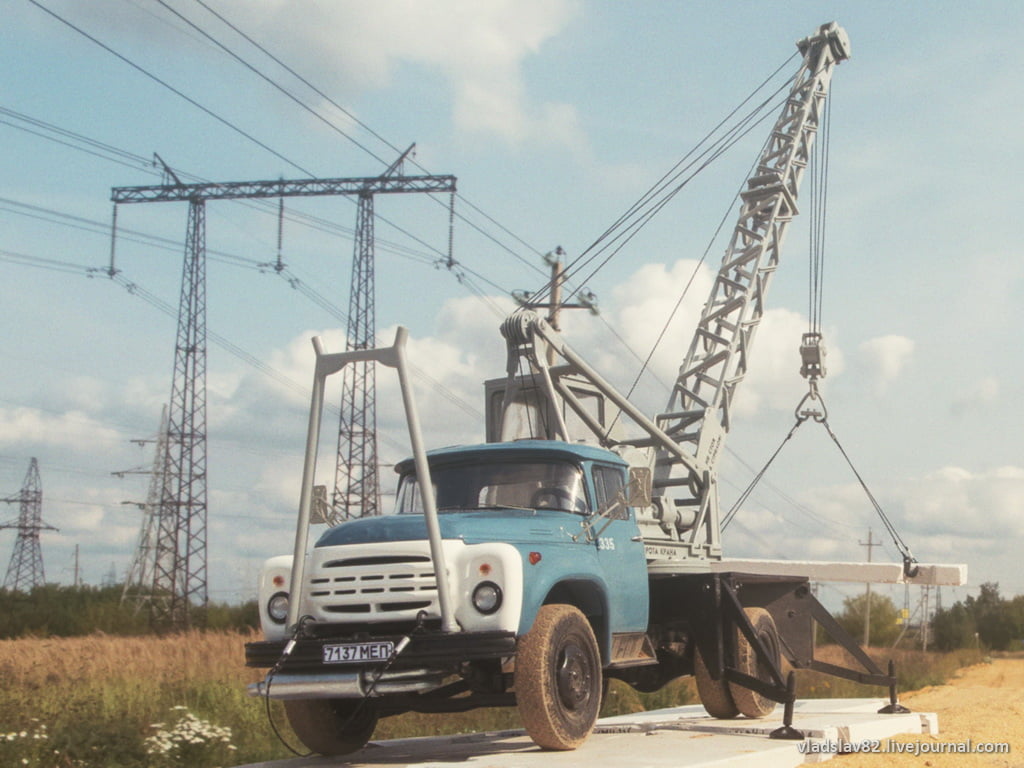

Автокран ЗИЛ-130

Автокран на базе ЗИЛ-130 — малогабаритная машина для строительно-монтажных работ. Техника очень популярна в России из-за ее адаптации к отечественным условиям использования, возможности эксплуатации в городе и неприхотливости базовой техники в обслуживании и ремонте.

Автокран ЗИЛ-130: технические характеристики

Автокран ЗИЛ-130 выпускается в нескольких модификациях. На базе автомобиля производят технику с грузоподъемностью от одной до шестнадцати тонн. Строительное оборудование монтируют на трех или двухосных шасси серийных автомобилей. В итоге техника получает все преимущества базового ЗИЛ-130 и может выполнят дополнительные операции.

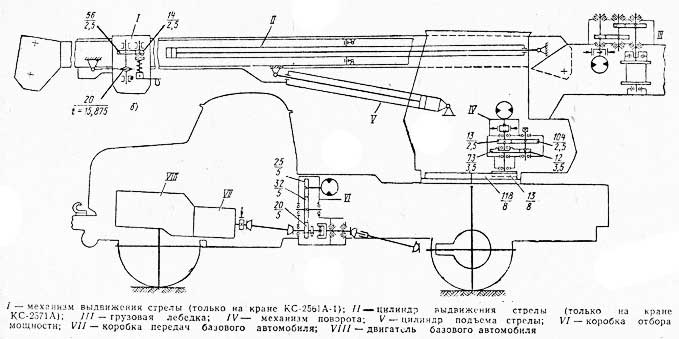

Привод механизмов автокрана осуществляется от двигателя автомобиля. Выделяют три вида приводов:

  • механический;
  • электрический;
  • гидравлический.

Механизация оборудования производится преимущественно через гидравлический привод. На различных кранах применяют гидродомкраты и гидропривод в базовом исполнении. Сама система крана представляет собой опорно-поворотное устройство на роликовом ходу. Существует несколько основных моделей автокранов на базе ЗИЛ-130:

Техника различается грузоподъемностью и используемым приводом для кранового оборудования. Последняя модель устарела в моральном и техническом плане, так как работала от механического привода. Сегодня на рынке в ходу версии с литерой «К» и гидравлическим устройством. Грузоподъемность техники составляет 6,3 тонны.

Среди прочих строительных машин автокран на базе ЗИЛ-130 выгодно отличает транспортная скорость, достигающая почти 70 км/ч. Максимальная высота подъема стрелы может достигать 15 метров, а высота опускания — восьми метров. Основным предназначением техники является перемещение груза с его предварительным захватом грузовым оборудованием крана.

Рабочее оборудование

В качестве основного рабочего оборудования на кранах ЗИЛ-130 используется стрела выдвижного или невыдвижного типа. Подвижная секция стрелы работает на пневмоцилиндрах, обратное втягивание производится за счет стрелового каната. Отбор мощности для запуска рабочего оборудования может производиться от коробки переключения передач или через специально предназначенный для этого редуктор.

Основные технические данные

  • базовый автомобиль — ЗИЛ-130;
  • мощность базового шасси — 110 кВт;
  • основное стреловое оборудование в стандартной комплектации — выдвижная стрела, невыдвижная стрела;
  • сменное стреловое оборудование в стандартной комплектации — удлиненная стрела, удлиненная стрела с гуськом;
  • длина основной стрелы — 8000 мм;
  • минимальный вылет основной стрелы — 3300 мм;
  • максимальный вылет основной стрелы — 7000 мм;
  • грузоподъемность при наименьшем вылете стрелы на выносных опорах — 6,3 т;
  • грузоподъемность при наибольшем вылете стрелы на выносных опорах — 1,9 т;
  • грузоподъемность при наименьшем вылете стрелы без выносных опор — 1 т;
  • грузоподъемность при наибольшем вылете стрелы без выносных опор — 0,3 т;
  • грузоподъемность в транспортном положении во время движения — 1,6 т;
  • минимальная скорость подъема/опускания груза — 0,4 метра в минуту;
  • максимальная скорость подъема/опускания груза — 13 метров в минуту;
  • частота вращения — 0,1-2,5 об/мин;
  • изменение вылета стрелы — 11 метров в минуту.

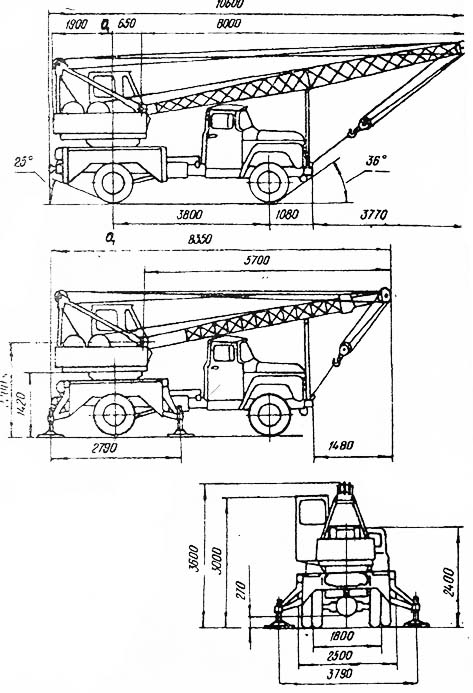

Габаритные размеры

  • длина в транспортном положении с выдвижной стрелой — 8500 мм;
  • длина в транспортном положении с невыдвижной стрелой — 10 600 мм;
  • ширина — 2500 мм;
  • высота — 3600 мм;
  • эксплуатационная масса — 9,25-9,53 тонны в зависимости от модели.

Получите выгодное предложение от прямых поставщиков:

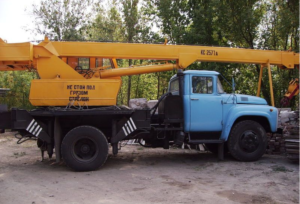

Автокран ЗИЛ-130

Автокран на базе ЗИЛ-130 — малогабаритная машина для строительно-монтажных работ. Техника очень популярна в России из-за ее адаптации к отечественным условиям использования, возможности эксплуатации в городе и неприхотливости базовой техники в обслуживании и ремонте.

Читать еще:  Измельчитель зерна фермер

История

Для начала стоит отметить, что производство машин началось ещё в середине 50-х годов прошлого века на заводе Лихачёва. За почти пятьдесят лет существования советской марки было выпущено множество различных моделей и вариантов модификаций ЗИЛ 130, получивших широкое применение во многих хозяйственных сферах. В 70-х годах автомобиль даже был удостоен награды «Государственный знак качества», за которую боролись многие известные машиностроительные заводы.

Рассматривая непосредственно автокран ЗИЛ 130, необходимо сказать, что его разработки начались в начале 60-х годов, а первая модель получила название КС 2571А. По оценкам руководства завода именно кран этой серии являлся наиболее популярным строительным приспособлением не только в Советском Союзе, но и во многих странах на постсоветском пространстве. Производство спецтехники завершилось примерно в начале девяностых годов после распада СССР из-за нехватки финансирования, но даже старые модели автокрана продолжали пользоваться большой популярностью среди строителей.

На базе автомобиля ЗИЛ 130 было создано немало дополнительных устройств, которые предназначались как для строительных работ, так и для пожарной, медицинской и сельскохозяйственной сферы. Что касается автокрана, то он также имеет несколько модернизированных вариантов.

Технические характеристики

Автокран ЗИЛ-130 выпускается в нескольких модификациях. На базе автомобиля производят технику с грузоподъемностью от одной до шестнадцати тонн. Строительное оборудование монтируют на трех или двухосных шасси серийных автомобилей. В итоге техника получает все преимущества базового ЗИЛ-130 и может выполнят дополнительные операции.

Привод механизмов автокрана осуществляется от двигателя автомобиля. Выделяют три вида приводов:

  • механический;
  • электрический;
  • гидравлический.

Механизация оборудования производится преимущественно через гидравлический привод. На различных кранах применяют гидродомкраты и гидропривод в базовом исполнении. Сама система крана представляет собой опорно-поворотное устройство на роликовом ходу. Существует несколько основных моделей автокранов на базе ЗИЛ-130:

Техника различается грузоподъемностью и используемым приводом для кранового оборудования. Последняя модель устарела в моральном и техническом плане, так как работала от механического привода. Сегодня на рынке в ходу версии с литерой «К» и гидравлическим устройством. Грузоподъемность техники составляет 6,3 тонны.

Среди прочих строительных машин автокран на базе ЗИЛ-130 выгодно отличает транспортная скорость, достигающая почти 70 км/ч. Максимальная высота подъема стрелы может достигать 15 метров, а высота опускания — восьми метров. Основным предназначением техники является перемещение груза с его предварительным захватом грузовым оборудованием крана.

Рабочее оборудование

В качестве основного рабочего оборудования на кранах ЗИЛ-130 используется стрела выдвижного или невыдвижного типа. Подвижная секция стрелы работает на пневмоцилиндрах, обратное втягивание производится за счет стрелового каната. Отбор мощности для запуска рабочего оборудования может производиться от коробки переключения передач или через специально предназначенный для этого редуктор.

Основные технические данные

  • базовый автомобиль — ЗИЛ-130;
  • мощность базового шасси — 110 кВт;
  • основное стреловое оборудование в стандартной комплектации — выдвижная стрела, невыдвижная стрела;
  • сменное стреловое оборудование в стандартной комплектации — удлиненная стрела, удлиненная стрела с гуськом;
  • длина основной стрелы — 8000 мм;
  • минимальный вылет основной стрелы — 3300 мм;
  • максимальный вылет основной стрелы — 7000 мм;
  • грузоподъемность при наименьшем вылете стрелы на выносных опорах — 6,3 т;
  • грузоподъемность при наибольшем вылете стрелы на выносных опорах — 1,9 т;
  • грузоподъемность при наименьшем вылете стрелы без выносных опор — 1 т;
  • грузоподъемность при наибольшем вылете стрелы без выносных опор — 0,3 т;
  • грузоподъемность в транспортном положении во время движения — 1,6 т;
  • минимальная скорость подъема/опускания груза — 0,4 метра в минуту;
  • максимальная скорость подъема/опускания груза — 13 метров в минуту;
  • частота вращения — 0,1-2,5 об/мин;
  • изменение вылета стрелы — 11 метров в минуту.

Габаритные размеры

  • длина в транспортном положении с выдвижной стрелой — 8500 мм;
  • длина в транспортном положении с невыдвижной стрелой — 10 600 мм;
  • ширина — 2500 мм;
  • высота — 3600 мм;
  • эксплуатационная масса — 9,25-9,53 тонны в зависимости от модели.
Читать еще:  Устройство тнвд ямз-238

Так как модель КС является сильно устаревшей и давно не производится отечественными заводами, на сегодняшний день существует вариант покупки только подержанного автокрана. В среднем цена агрегата КС-2751А-1 на вторичном рынке не будет превышать 250 тыс. рублей. Стоит отметить, что за такую стоимость вы сможете приобрести автокран ЗИЛ 130 в отличном состоянии, который не будет иметь серьёзных повреждений или других дефектов, связанных с длительной эксплуатацией. Купить аналогичную технику, потрёпанную временем, можно за 150-200 тыс., но в таком случае стоит провести тщательную проверку всех технических характеристик.

Итак, пришло время подвести небольшой итог. Несмотря на то, что советский кран не выпускается больше двадцати лет, серию КС всё ещё можно встретить на многих производствах, что лишний раз доказывает её эффективность и надёжность. В случае повреждения ремонт агрегата не займёт много времени, а цена запчастей однозначно приятно удивит любого владельца.

Даже сейчас автокран ЗИЛ 130 во многом превосходит некоторые современные модели и качественно работает даже в самых неблагоприятных условиях.

Не зря советская техника считается одной из самых выносливых в мире, и легендарный грузовик ЗИЛ 130 с дополнительной силовой установкой является ярким тому подтверждением. Цена = качество — два слова, которыми можно описать автокран ЗИЛ 130!

Характеристики и оснащение автокранов на базе грузового автомобиля ЗИЛ 130

В настоящее время, когда возникает необходимость осуществить строительно-монтажные работы или произвести погрузку-разгрузку каких-либо материалов, широко пользуются стреловыми самоходными автокранами ЗИЛ. К основным достоинствам этих механизмов следует отнести то, что у них автономный привод, они способны быстрого менять место расположения, перемещаясь от объекта к объекту, у них в большом количестве разнообразное сменное оборудование. Такие краны можно классифицировать по типу их ходового устройства и привода, или по типу используемого стрелового оборудования. С учетом типа ходового оборудования их можно сгруппировать на автокраны, краны на пневмоходу и смонтированные на специальных шасси.

Автокраны ЗИЛ — основные характеристики и оснащение

Автокраны ЗИЛ выпускаются различной грузоподъемности, которая имеет диапазон от 1 до 16 тонн. Их монтируют на базе двух- или трехосные шасси грузовых автомобилей, которые выпускаются серийно. Все механизмы на таких кранах получают привод исключительно от двигателя автомобиля. Сам привод бывает механическим (преимущественно малые типоразмеры), гидравлическим и электрическим. Когда на автокране используется принцип дизель-электрического привода, то для каждого механизма должен быть индивидуальный электродвигатель, который получает энергию от трехфазного генератора, а этот генератор вращается двигателем автомобиля.

Для автомобильных кранов обязательным является оснащение их устройствами, которые обеспечивают безопасную эксплуатацию – эти устройства должны ограничивать грузоподъемность и высоту подъема гака, показывать угол наклона стрелы, указывать крен и вес подъема. На базе стандартного «сто тридцатого» было создано целое семейство спецтехники, в том числе и автокраны. Так автокран ЗИЛ получил широкое распространение под эмблемой крана КС-2561Е. Этот механизма был грузоподъемностью 6,3 т, привод — механический.

Автокран данного типа был оборудован стабилизатором и откидными выносными опорами, которые устанавливаются при помощи автомобильных гидродомкратов. Поворотное устройство у крана роликовое. Основная стрела крана не выдвижная, решетчатая. Но в комплекте поставлялись две сменные стрелы, обе удлиненные, но у одной еще имелся гусек. По конструкции автокран ЗИЛ 130 считается стреловым грузоподъемным краном.

Маневренный и экономичный автокран ЗИЛ

По мере совершенствования конструкции автомобиля ЗИЛ-130, совершенствование получали последующие модификации подобного рабочего автотранспортного средства. С появлением шасси ЗИЛ 133ГЯ автокран были создан модели КС-3575А, а на шасси зил-133Г1 разработали кран КС-3575. Оба вида транспорта имеют грузоподъемность до 10 т. Такие модели самоходных кранов имеют одинаковое шасси, но они отличаются установленными двигателями – дизельный тип мотора установлен на первом виде автомобиля, а бензиновый на втором. Автокраны данных моделей имеют гидравлический привод. У них большие возможности проходимости, они успешно могут быть использованы даже в условиях узеньких улочек.

Читать еще:  Самосвал зил 555: грузоподъёмность и другие характеристики

Транспортная скорость крана достигает почти семидесяти пяти километров в час. У них максимум высоты подъема достигает пятнадцать метров, а глубина опускания – почти восемь метров. Автокраны ЗИЛ классифицируются, как грузоподъемные механизмы цикличного действия, предназначены для перемещения (в пространстве) груза, который удерживается грузозахватным органом. Хотя производство указанных типов кранов давно прекращено, но они до сих пор еще встречаются в рабочем состоянии и исправно выполняют все функции, для которых они предназначены.

Технические характеристики популярных автокранов на базе грузовых автомобилей ЗИЛ

Автокран ЗИЛ — это малогабаритное устройство, которое используют в строительстве. Конструкция обладает высокой надежностью, неприхотлива в обслуживании.

Назначение и конструкция

Автокран на базе ЗИЛ-130 выпускает завод АБК имени Лихачева. Устройство с крановой установкой может использоваться в трудных условиях, передвигаться по бездорожью. Машины применяют для транспортировки тяжелых грузов в плохую погоду, когда другие автомобили не справляются с такой работой. Грузоподъемные механизмы цикличного действия могут использоваться не только в строительстве, но и пожарными службами.

Техника может исправно работать при сильном морозе. Краны обладают высокой грузоподъемностью — до 6 т. Достоинством автокрана являются базовые возможности автомобиля ЗИЛ-130. Технику применяют и в городах, и в отдаленных районах. Устройство обладает длительным сроком работы.

Технические характеристики

Технологические особенности кранов используются при создании различных модификаций. Модели имеют грузоподъемность от 1 до 16 т.

В конструкции применяют приводы таких типов:

  • механический;
  • электрический;
  • гидравлический.

Конструкция крана на базе грузового автомобиля состоит из опорноповоротного устройства на роликовом ходу. Рассмотрим основные технические показатели автокранов, установленных на грузовые автомобили марки ЗИЛ.

  1. Базовый автомобиль ЗИЛ 130.
  2. Мощность базового шасси составляет 110 кВт.
  3. Длина стрелы равна 8000 мм.

  1. Выдвижная и невыдвижная стрела.
  2. Грузоподъемность устройства составляет около 6,3 т.
  3. Скорость подъема груза колеблется от 0,4 до 13 м/мин в зависимости от модификации автокрана.
  4. Частота вращения — от 0,1 до 2,5 об/мин.
  5. Изменение вылета стрелы — 11 м/мин.
  6. Длина с выдвижной стрелой составляет 8500 мм; с невыдвижной стрелой — 10600 мм.
  7. Ширина равна 2500 мм.
  8. Высота составляет 3600 мм.
  9. Вес составляет 9,25-9,53 т в зависимости от модификации.

Рассмотрим ТТХ параметры ЗИЛ-133 ГЯ. Автомобиль ЗИЛ-133ГЯ с 2 ведущими мостами, находящимися сзади.

Агрегат имеет прочную раму и снабжен надежной платформой для поднятия грузов массой до 10 т.

Установлен четырехтактный двигатель с водяной схемой охлаждения.

  1. Объем ДВС — 10, 85 дм³.
  2. Диаметр цилиндров и ход поршня — 120×120 мм.
  3. Мощность двигателя — 210 л. с. при 2600 об/мин.
  4. Крутящий момент — 650 Нм при 1600-1800 об/мин.
  5. Частота оборотов коленчатого вала на холостом ходу — 600 об/мин, максимальная — 2930 об/мин.
  6. Расход топлива удельный от 165 до 178 г/л. с./ч.
  7. Вес двигателя — 1120 кг.

Грузовысотные характеристики

Грузоподъемность какой-либо техники изменяется следующим образом: чем меньше высота, тем больше грузоподъемность. Рассмотрим грузовысотные характеристики автокранов на базе грузового автомобиля ЗИЛ-130.

  1. При высоте стрелы 2-8 м грузоподъемность составляет 6,3 т.
  2. При высоте до 10 м — грузоподъемность 5 т.
  3. Высота 12 м — 3,5 т.
  4. Высота 14 м — 2,8 т.

Несмотря на большие габариты, автокран на базе грузовика обладает хорошей маневренностью и проходимостью.

Если при строительстве понадобятся услуги автокрана, то его можно взять в аренду на время выполнения необходимого объема работ. Цена аренды зависит от производительности агрегата, мощности двигателя и грузоподъемности машины. Так, например, цена аренды автокрана ЗИЛ-133ГЯ составляет за 1 смену 11000 рублей. Цена аренды автокрана ЗИЛ-431412 составляет за 1 смену 12500 рублей. Стоимость аренды ЗИЛ-131 за смену равна 15000 рублей, автокрана ЗИЛ АБК-5А — 16000 рублей.
