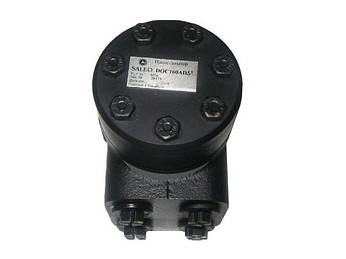

Рулевой насос дозатор мтз 80

Одной из составных частей гидравлической системы тракторов МТЗ является дозирующий насос, предназначенный для более комфортного и безопасного управления. Он состоит из гидрораспределителя, дозирующего узла, выполненного по героторной схеме, одного предохранительного, двух антиударных, двух противовакуумных и двух обратных клапанов.

Устройство и принцип работы насос рулевой мтз

Для повышения надежности и обеспечения простоты обслуживания конструкция дозатора МТЗ 82 максимально упрощена. Ниже рассмотрим ее основные составные части.

Гильза, являющаяся частью конструкции гидрораспределителя, соединена с золотником при помощи специального штифта. Их положение друг относительно друга выравнивается центрирующими пружинами. Через шлицевое соединение на хвостовике происходит крепление золотника к оси рулевой колонки, на которой закреплено рулевое колесо. Золотник может поворачиваться относительно гильзы на угол до 6 градусов. Это возможно благодаря тому, что отверстие в золотнике больше диаметра штифта, прикрепленного к гильзе.

Конструкция героторного дозатора имеет следующие особенности: к корпусу насоса прикреплен статор, по зубьям которого при повороте руля перемещается ротор, соединенный через кардан и гильзу с золотником.

Рабочее давление в системе ограничивается предохранительным клапаном. Его максимум лежит в пределах 175 – 195 кгс/см2. Регулируется давление специальным винтом.

Противоударные клапаны, как это можно понять из названия, нивелируют ударные нагрузки на гидроцилиндр, если трактор наезжает на преграду. Максимальное давление находится в диапазоне от 220 до 240 кгс/см2. Давление в цилиндре выставляется регулировочным винтом.

Клапаны, вступающие в работу при срабатывании соответствующего антиударного клапана, называются противовакуумные или антикавитационные. Всасывая жидкость, они предохраняют гидравлическую систему от повреждений при возникновении вакуума и кавитации.

Обратный клапан предназначен для защиты питающего насоса от ударных нагрузок со стороны колес, и препятствует подсосу воздуха в систему при осуществлении ручного управления.

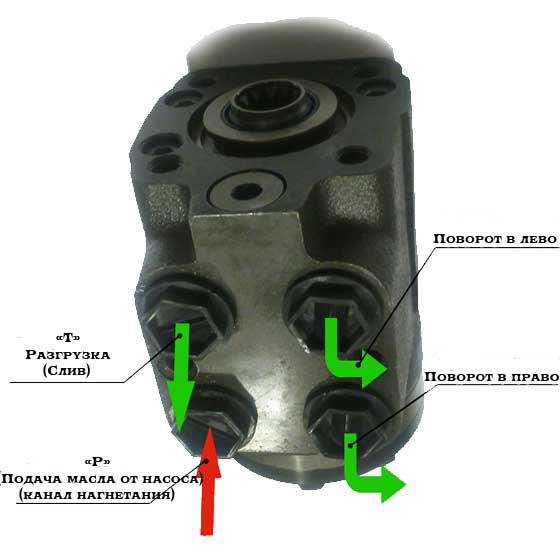

Через канал и отверстия, имеющиеся в золотнике, гидравлическое масло отводится на слив. Нанесенные на поверхности золотника специальные продольные канавки служат для попадания масла в соответствующие пустоты героторного дозатора и цилиндровые полости насоса.

Через отверстия в гильзе гидравлическая жидкость распределяется по полостям дозирующего узла, цилиндра механизма поворота либо направляется на слив.

Порядок монтажа насос дозатор мтз 82

Чтобы сделать процесс управления современной сельскохозяйственной техникой более простым, удобным и безопасным система рулевого управления была усовершенствована, одним из ее элементов стал насос дозатор МТЗ 82.

Выше были рассмотрены его конструкция и особенности работы. Пришло время описать порядок действий при установке детали на колонку рулевого управления. Данная операция не требует поездки в специализированный центр. Если у Вас есть определенные навыки ремонтника и небольшой набор специальных инструментов, то эту несложную работу можно провести своими силами. Если Вы решились проделать эту операцию самостоятельно, то предлагаем последовать нашему совету и воспользоваться современным установочным комплектом. Это позволит не покупать гидробак и другие запасные части, что поможет сберечь время и средства.

Чтобы упростить процесс монтажа насос рулевой МТЗ предлагаем закрепить на гидробак.

Теперь можно соединить рулевую колонку с насосом дозатором МТЗ 82:

В первую очередь осторожно демонтируем коробку системы гидравлического усилителя руля (распределитель);
Проводим ревизию и при необходимости замену установленных подшипников;
Демонтируем червяк механизма;
На место демонтированного червяка устанавливаем вал дозирующего механизма;
Потайными болтами прикручиваем дозатор МТЗ 82 к соответствующей плашке;
Проверяем работоспособность агрегата;
После успешной проверки подключаем его в систему трактора.

На этом работы по установке агрегата можно считать законченными.

Возможные неисправности насоса дозатора МТЗ 80

Неисправности насоса рулевого МТЗ могут осложнить управление трактором. Перечислим наиболее часто встречающиеся неисправности и их последствия:

Смещение оси поворотного вала приводит к тому, что передний мост становится менее устойчивым;
Нехватка гидравлической жидкости или попадание воздуха в систему осложняют поворот руля;
Поломка одной из пружин, фиксирующих золотник, приводит к смещению его положения и самостоятельному изменению положения руля;
Не правильное подключение выводов к гидравлическим цилиндрам приводит к движению машины в направлении противоположном вращению руля;
Загрязнение гидравлической системы ведет к снижению ее функциональности, преждевременному износу и выходу из строя.

Видеоролик c YouTube

С течением времени даже самая надежная техника, к числу которой относятся и трактора МТЗ, изнашивается, с ней случаются поломки. Чтобы снизить их вероятность следует беречь технику, не перегружать ее, своевременно проводить регламентированные заводом –изготовителем ТО и замену расходников. Но даже самая ухоженная техника иногда ломается. Редкий ремонт обходится без запчастей. Если все же с Вашей техникой случилась неприятность, то мы сможем Вам помочь.

Отличительные особенности нашего магазина

Мы не закупаем продукцию неизвестных производителей. На наши склады поступают только те запчасти, которые соответствуют всем техническим параметрам, указанным производителем тракторов МТЗ, прошли проверку временем и их надежность не вызывает сомнения.

Имея большой опыт продаж запасных частей для спецтехники, работающей в сложных условиях, мы точно можем сказать, что некачественная запасная часть будет выявлена в кротчайший срок из-за быстрой поломки, поэтому продаем только высококачественный товар.

На Минском тракторном заводе выпускалось большое количество техники. И для любой из возможных модификаций у нас найдутся запчасти. Наш каталог содержит около 1000 номенклатурных позиций не только быстроизнашиваемых, но и нечасто востребованных элементов, и Вам не придется искать нужные детали в разных магазинах.

Ремонт дозатора МТЗ

Насос дозатор МТЗ: устройство, принцип работы, установка, ремонт

Насос дозатор МТЗ является составляющей частью гидрообъемной системы управления трактором. Он отвечает за правильное распределение жидкости в системе и за ее подачу к гидроцилиндрам. Это усиливает систему управления.

При этом оператору необходимо значительно меньше усилий, чтобы поворачивать колеса. Такой момент имеет особое значение, если трактор сильно загружен.

Устройство насоса дозатора на МТЗ

Насос дозатор МТЗ изготавливается на Минском Тракторном Заводе. Производитель максимально упростил устройство прибора, чтобы обеспечить высокую износостойкость механизмов и легкость обслуживания. Устройство состоит из трех основных комплектующих:

корпус, оснащенный блоком клапанов;
специальный качающийся узел устройства;
механизм распределения.

Качающийся узел устройства состоит из нескольких частей. Он представлен неподвижным статором и ротором, к которым выходит золотник прибора. Золотник, в свою очередь, фиксируется двумя пружинами и соединен с валом рулевой колонки. При движении рулевой колонки золотник также приходит в движение и, смещаясь относительно центральной оси, поставляет масло внутрь устройства.

Устройство насоса дозатора ГУР МТЗ

Специальный блок клапанов внутри корпуса включает в себя противовакуумные, предохранительные, обратные и противоударные клапаны. Обратные клапана системы необходимы на случай отказа гидромотора. В этом случае клапан перекрывает сливной канал системы гидроусиления, препятствуя циркуляции жидкости. С помощью предохранительных клапанов регулируется давление внутри системы маслопровода.

Читать еще: Трактор к 700 кировец

Противовакуумные клапаны отвечают за транспортировку масла внутрь гидравлических цилиндров при аварийной ситуации в системе. Противоударные регулируют давление внутри магистралей при чрезмерной нагрузке на случай работы в на неровных участках дороги.

Устанавливается дозирующий насос на технику, скорость которой не превышает 50 км/ч. Он расположен в объемном гидроприводе машины.

Во время воздействия на систему управления дозирующий насос подает рабочую жидкость к гидравлическим цилиндрам, усиливая тем самым действия оператора. В случае, если воздействия на систему управления нет, насос находится в нейтральном режиме и пропускает жидкость напрямую к системе слива.

Принцип работы гидрообъемного управления

На кронштейне рулевой колонки располагается насос-дозатор, который соединен с гидроаккумулятором при помощи маслопровода. Поворотные механизмы крепятся на переднем брусе, а питающий насос с приводом от двигателя — на самом силовом агрегате. Они также соединены при помощи соответствующих маслопроводов.

При работающем двигателе масло благодаря насосу питания передается к насосу-дозатору, а от него — к гидроаккумулятору и в маслобак. В процессе прямолинейного движения трактора обе полости поворотных гидравлических цилиндров перекрыты золотниковыми поясками, благодаря чему масло, закачиваемое питающим насосом и направляемое к НД, им не распределяется, а перенаправляется в маслобак. Поворачивая руль в одну из сторон, смещение золотника приводит к тому, что масло попадает в насос-дозатор, который в количестве пропорциональном углу поворота руля передает его в соответствующий поворотный цилиндр. Это способствует задействованию левого или правого поворотного механизма и повороту направляющих колес в нужную сторону.

Как правильно устанавливать дозатор на МТЗ 82?

Установка насоса дозатора на МТЗ 80 и МТЗ 82 предполагает частичную замену системы ГУР (гидроуправления руля) на механизм ГОРУ (гидрообъемное рулевое управление). Комплект ГОРУ включает в себя:

специальный кронштейн гидроцилиндра;
усиленная рулевая тяга;
два рычага;
гидроцилиндры на передний мост с набором пальцев;
дозирующий насос;
каналы высокого давления;
специальный переходник под насос.

При необходимости также приобретается кран блокировки дифференциала механизма ГОРУ. Он используется для замены блокировки, которая используется на ГУР. Такой кран позволяет блокировать редуктор на нестабильных участках дороги, что повышает проходимость техники.

Комплект для установки ГУР на трактор МТЗ

Дозирующее устройство устанавливается на машину по такому алгоритму:

Прежде всего, необходимо снять коробку системы ГУР (также называется распределителем). Для этого снимаются рычаги управления. После чего изымают пластины пыльников, пыльники и уплотнители. Дальше снимаются крышки и вытягиваются золотники.
Следующий этап – замена подшипников системы на новые в случае износа уже установленных.
Снимается червяк устройства.
На место червяка устанавливается вал дозатора.
К соответствующей плашке прикручиваем дозирующее устройство. Установка производится посредством потайных болтов.
Дальше следует проверка насоса и уже после этого его установка в систему гидроусиления.

Замена остального комплекта ГОРУ проводится до установки насоса.

Установка насоса дозатора на МТЗ своими руками (видео)

Неисправности насоса дозатора МТЗ и их признаки

Любая неисправность дозирующего устройства или системы объемного рулевого управления приводят к осложнениям в работе системы управления. Чтобы восстановить функциональность системы, следует четко знать какой именно узел вышел из строя. Для этого есть ряд признаков:

Передний мост стал более неустойчивым. Этот признак в большинстве случаев свидетельствует о смещении оси поворотного вала. Также возможно образование зазоров в тяге рулевого управления или в узлах насоса.
Поворот руля стал более трудным и требует дополнительных усилий. Причиной является недостаточное количество масла внутри дозатора. Второй вариант – большое количество воздуха внутри гидравлической системы и как следствие – частично холостая работа устройства.
Своевольное изменение положения рулевого колеса. Самостоятельный поворот руля является следствием неправильного положения золотника внутри насоса. За его нейтральное положение отвечают две растягивающие пружины. В случае поломки одной из них, масло постоянно подается на один из цилиндров, и руль поворачивается соответственно.
Слабый упор в процессе поворота или его полное отсутствие. Такое явление наблюдается в том случае, если в дозаторе недостаточно масла. Соответственно его функциональность падает. Второй причиной проблемы может быть истирание уплотнительных прокладок на цилиндрах, отвечающих за поворот машины.
При повороте рулевого колеса, колеса трактора поворачивают в противоположную сторону. В этом случае проблема заключается в том, что выводы к гидравлическим цилиндрам машины неправильно соединены с дозаторным насосом. В результате золотник подает масло не на тот цилиндр, соответственно идет усиление не той стороны.

Также одной из проблем в работе насосного оборудования контура гидроусиления является его загрязнение. Когда клапана устройства забиваются грязью и другими частицами, они не способны пропускать жидкость по системе и регулировать давление. В результате снижается функциональность системы и возможна ее поломка.

Обслуживание устройства

Так как насос не защищен полностью от попадания грязи в систему, он может засоряться. В результате, его необходимо периодически промывать для профилактики серьезных поломок.

Схема установки насоса дозатора

Проводится это мероприятие после полной разборки устройства. Мыть насос необходимо керосином или похожей по свойствам жидкостью. Прежде чем начать помывку, необходимо извлечь уплотнительные резиновые кольца со всех деталей. Это позволит предотвратить их повреждения. Каждая деталь промывается индивидуально и очень тщательно. Особое внимание следует уделить двум втулкам прибора. Они оснащены рядом маленьких отверстий, которые быстро забиваются.

После того, как все детали промоются, идет сборка устройства в обратной последовательности. Здесь важным моментом является правильная установка героторной пары и пластинчатой пружины распределителя. Первую деталь следует устанавливать, повернув насос отверстиями от себя. Пара устанавливается таким образом, чтобы два зуба располагались на лини по фронту от мастера.

Дальше идет установка пластинчатой пружины. Ее важно установить параллельно героторной паре, то есть также по линии к отверстиям. Все сальники должны быть установлены на свои места.

Характерные признаки неисправностей ГРУ МТЗ

Возникновение неполадок в работе системы гидроруля МТЗ можно непосредственно наблюдать в процессе управления техникой. К основным признакам относятся следующие факторы.

Трудное управление (для поворота руля требуется больше физических усилий)Этот тип неполадок возникает в случае утечки масла из системы или его недостаточного уровня. Также такая картина будет наблюдаться при нагнетании насосом воздуха и плохом приводе питательного насоса от мотора трактора.
Неустойчивость направляющих колесЭта неисправность в основном связана с чрезмерным осевым перемещением поворотного вала либо появлении люфтов в тягах рулевого управления.
Отсутствующий упор при повороте руляТакая картина может наблюдаться как при недостаточном уровне масла, что не позволяет эффективно выполнять свои функции насосу-дозатору, так и при чрезмерном износе уплотнителей поворотных гидроцилиндров.
Самопроизвольное вращение руляЭта поломка связана с невозвращением золотника насоса-дозатора в нейтральное положение и, как следствие, постоянной работе одного из поворотных цилиндров.
Несоответствие правого/левого поворота руля соответствующему повороту колесЭто может наблюдаться после замены или ремонта насоса-дозатора, в процессе чего неправильно были подсоединены выводы насоса к входам поворотных цилиндров при неработающем втором.

Читать еще: Как сделать телегу для мотоблока своими руками?

При появлении какой-либо из перечисленных неисправностей или иной нехарактерной работы гидрообъемного управления следует немедленно выполнить его техническое обслуживание и заменить неисправные узлы и детали.

Как правильно установить дозатор на МТЗ-80?

Для чего нужен насос-дозатор? Какие имеет достоинства и недостатки? Как грамотно установить дозатор на трактор МТЗ?

«Территория» применения насоса-дозатора. Под «территорией» подразумевается точное нахождение насоса, устанавливаемого в объёмные гидроприводы рулевого управления различной сельхозтехники в общем, и белорусских тракторов ММЗ, в частности. Если говорить конкретно, то по существующим производственным ГОСТам, номера которых 28174-89 и 27254-87 подобными устройствами снабжается вся техника, чья максимальная скорость перемещения не превышает 50 км/ч.

В нашем случае, это напрямую касается тракторов марки МТЗ — 80, например, или его более молодого собрата — МТЗ — 82. Дозировка жидкости осуществляется таким насосом в нормированных рамках прямо в гидравлические цилиндры, что позволяет не терять управления трактором даже в нештатных ситуациях (авариях, когда питающий насос не выполняет своих функций) просто с помощью небольшого физического усилия тракториста-оператора.

Характеристики и преимущества

Достаточно компактный и малогабаритный.
Наличие нескольких предохранительных клапанов (обратный входной, подпитывающий, противоударный).
Использование планетарного редуктора для обратной связи (героторный тип).
На одной плоскости находятся все резьбовые соединения.
Клапанная крышка подключаемая.
Прямо на руле или на клапанной крышке возможно подключение трубопроводов.
Рулевая колонка соединяется шпицевым валиком.
Применение специальных приставок при соединении с рулевой колонкой штифтом.
Тройной вариант изготовления (основной, с LS линией и гидравлическим мотором для эксплуатации в аварийных ситуациях).

Конструктивные виды (достоинства и недостатки)

По конструкции дозирующие насосы могут быть всего трёх видов:

поршневые (плунжерные) — с прямым вытеснением;
мембранные (с диафрагмой) — всасывающе-выталкивающие;
перистальтические (на роликовой основе).

В первом случае насос состоит из входящего в цилиндр поршня, изменяющего объёмы пространства резервуара, и выдавливая тем самым необходимое количество рабочей жидкости. Преимущества поршневого вида в том, что он может вкалывать абсолютно при любом давлении, обеспечивая стабильный и неизменный расход.

Во втором (мембранном) виде насоса диафрагма по сути является стенкой камеры, через которую всасывается жидкость за счёт колебания. Не имея никаких движущихся частей, она предназначена для дозировки очень чистой воды и/или реагентов, что говорит о её способности справляться с абразивными (губительными) жидкостями.

И, наконец, в третьем виде насосов осуществляется проталкивающий (роликовый) метод действия. К сожалению, этот метод работы ограничивает использование насоса с плотными жидкостями и повышенными температурными режимами. Зато они безгранично долго работают на малых оборотах и способны также выполнять функции дозирующего устройства.

Установка насоса-дозатора на рулевую колонку своими силами

Здесь необходимо сразу же заметить, что процедура эта пусть и не отличается особой сложностью, но требует к себе повышенного внимания, а также наличия специфических навыков и познаний. Впрочем, невыполнимых задач не существует, поэтому при нужном терпении и правильном подходе, работу вполне можно выполнить и в домашних условиях.

При монтаже рекомендуется использовать специальный установочный комплект, что позволит сэкономить на покупке гидробака, в роли которого будет выступать корпус самого ГУРа.

На нём же будет закреплён и сам насос. Помимо всего прочего, такое решение позволит сохранить в неприкосновенности систему блокировки дифференциала. Работа же проводится в следующей очерёдности:

С ГУРа демонтируется распределитель;
Выполняется замена всех необходимых подшипников;
Снимается червяк и ставится на место новый вал;
На плашку крепится НД, для чего используется особый болт с потаем;
Собранный агрегат устанавливается на место и подключается к системе.

Неисправности насоса дозатора МТЗ и их признаки

Передний мост стал более неустойчивым. Этот признак в большинстве случаев свидетельствует о смещении оси поворотного вала. Также возможно образование зазоров в тяге рулевого управления или в узлах насоса.
Поворот руля стал более трудным и требует дополнительных усилий. Причиной является недостаточное количество масла внутри дозатора. Второй вариант – большое количество воздуха внутри гидравлической системы и как следствие – частично холостая работа устройства.
Своевольное изменение положения рулевого колеса. Самостоятельный поворот руля является следствием неправильного положения золотника внутри насоса. За его нейтральное положение отвечают две растягивающие пружины. В случае поломки одной из них, масло постоянно подается на один из цилиндров, и руль поворачивается соответственно.
Слабый упор в процессе поворота или его полное отсутствие. Такое явление наблюдается в том случае, если в дозаторе недостаточно масла. Соответственно его функциональность падает. Второй причиной проблемы может быть истирание уплотнительных прокладок на цилиндрах, отвечающих за поворот машины.
При повороте рулевого колеса, колеса трактора поворачивают в противоположную сторону. В этом случае проблема заключается в том, что выводы к гидравлическим цилиндрам машины неправильно соединены с дозаторным насосом. В результате золотник подает масло не на тот цилиндр, соответственно идет усиление не той стороны.

Читать еще: Балочный мост МТЗ-82: Основные преимущества

Насос дозатор МТЗ: устройство, принцип работы, установка, ремонт

Устройство и принцип действия насоса дозатора на МТЗ
Как правильно устанавливать дозатор на МТЗ 82?

2.1 Установка насоса дозатора на МТЗ своими руками (видео)
2.2 Неисправности насоса дозатора МТЗ и их признаки
2.3 Обслуживание устройства

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ НАСОСА ДОЗАТОРА НА МТЗ

корпус, оснащенный блоком клапанов;
специальный качающийся узел устройства;
механизм распределения.

Устройство насоса дозатора ГУР МТЗ

Специальный блок клапанов внутри корпуса включает в себя противовакуумные, предохранительные, обратные и противоударные клапаны. Обратные клапана системы необходимы на случай отказа гидромотора. В этом случае клапан перекрывает сливной канал системы гидроусиления, препятствуя циркуляции жидкости. С помощью предохранительных клапанов регулируетс давление внутри системы маслопровода.

2 КАК ПРАВИЛЬНО УСТАНАВЛИВАТЬ ДОЗАТОР НА МТЗ 82 ?

специальный кронштейн гидроцилиндра;
усиленная рулевая тяга;
два рычага;
гидроцилиндры на передний мост с набором пальцев;
дозирующий насос;
каналы высокого давления;
специальный переходник под насос.

Комплект для установки ГУР на трактор МТЗ

Дозирующее устройство устанавливается на машину по такому алгоритму:

Прежде всего, необходимо снять коробку системы ГУР (также называется распределителем). Для этого снимаются рычаги управления. После чего изымают пластины пыльников, пыльники и уплотнители. Дальше снимаются крышки и вытягиваются золотники.
Следующий этап – замена подшипников системы на новые в случае износа уже установленных.
Снимается червяк устройства.
На место червяка устанавливается вал дозатора.
К соответствующей плашке прикручиваем дозирующее устройство. Установка производится посредством потайных болтов.
Дальше следует проверка насоса и уже после этого его установка в систему гидроусиления.

Замена остального комплекта ГОРУ проводится до установки насоса.

НЕИСПРАВНОСТИ НАСОСА ДОЗАТОРА МТЗ И ИХ ПРИЗНАКИ

Передний мост стал более неустойчивым. Этот признак в большинстве случаев свидетельствует о смещении оси поворотного вала. Также возможно образование зазоров в тяге рулевого управления или в узлах насоса.
Поворот руля стал более трудным и требует дополнительных усилий. Причиной является недостаточное количество масла внутри дозатора. Второй вариант – большое количество воздуха внутри гидравлической системы и как следствие – частично холостая работа устройства.
Своевольное изменение положения рулевого колеса. Самостоятельный поворот руля является следствием неправильного положения золотника внутри насоса. За его нейтральное положение отвечают две растягивающие пружины. В случае поломки одной из них, масло постоянно подается на один из цилиндров, и руль поворачивается соответственно.
Слабый упор в процессе поворота или его полное отсутствие. Такое явление наблюдается в том случае, если в дозаторе недостаточно масла. Соответственно его функциональность падает. Второй причиной проблемы может быть истирание уплотнительных прокладок на цилиндрах, отвечающих за поворот машины.
При повороте рулевого колеса, колеса трактора поворачивают в противоположную сторону. В этом случае проблема заключается в том, что выводы к гидравлическим цилиндрам машины неправильно соединены с дозаторным насосом. В результате золотник подает масло не на тот цилиндр, соответственно идет усиление не той стороны.

2.3 ОБСЛУЖИВАНИЕ УСТРОЙСТВА

Схема установки насоса дозатора
