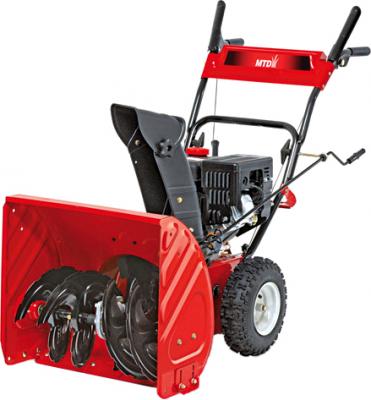

Снегоуборщик MTD m 61 – описание и характеристики

Снегоуборщик МТД-61: описание, разновидности, инструкция по эксплуатации

На рынке спецтехники увеличивается спрос на средства малой механизации снегоуборочных работ. Владельцы частных подворий, коммунальные предприятия обоснованно приходят к выводу, что небольшая снегометная машина в определенных условиях гораздо эффективнее отвала трактора.

Предприятия корпорации Modern Tool and Die Company предлагают покупателям линейку малых снегоуборочных механизмов под брендом MTD 61-й серии с индексами M, МЕ и SMART ME.

Особенности конструкции

На самоходной платформе с ведущей колесной осью установлен бензомотор, усилие вращения от которого передается на шнековое устройство сбора снега, расположенное в ковше на передней части машины.

Снежная масса подается на вращающуюся с высокими оборотами роторную крыльчатку, которая отбрасывает ее в направлении, определенном установкой выпускного желоба. Часть энергии силовой установки через узел трансмиссии передается для вращения ходовых колес.

Предлагаем вашему вниманию обзор снегомета немецкого бренда – Хутер.

Области применения

Машина работает по полуметровому слою снега с полосой захвата 61 см, снежная масса отбрасывается на 9–12 м. Для очистки небольшой парковки площадью 500 м кв. агрегату потребуется не более 2 часов. Установленные на шнеках твердосплавные зубья и заточенные кромки лезвий барабанов позволяют работать по слежавшемуся снегу и наледям.

Снегоуборщик проложит в сугробах пешеходные дорожки, очистит проезды к жилым домам и площадки для проведения спортивных и праздничных мероприятий, поможет поддерживать их рабочее состояние. Бензомоторный привод экономичен, обеспечивает независимость изделия от стационарных систем энергопитания.

Купить снегоуборщик МТД-61 можно по цене от 51000 руб.

Технические параметры

Параметр

Единица измерения

Снегоуборочная машина

MTD M 61

MTD ME 61

MTD Smart M 61

Ручное + электрическое от сети 220 В

Регулируемый угол выброса снега

Основные узлы и детали

Бензомоторная установка

Силовые агрегаты компании MTD ThorX 70 OHV оборудуются отдельными приводами для дроссельной и воздушной заслонок, системой подкачки горючего. Без труда запускаются при низкой температуре.

Одноцилиндровые двигатели работают в четырехтактном режиме, расположение клапанов верхнее.

Примененные технические решения по сжиганию смеси в цилиндре, запуску и управлению позволяют добиваться экономии горючего при малом уровне шумовой и вибрационной нагрузки. Агрегат работает в стандартах Евро 3.

По отзывам владельцев, часто необходимо проводить регулировку карбюратора. В этом случае прибегать к помощи специалистов нет необходимости.

Привод и редуктор шнеков

Торец вала установлен в узле подшипника, противоположная сторона – в редукторе шнеков. Роторная крыльчатка крепится к валу на срезных болтах, предохраняющих механизм от аварийных нагрузок.

Редуктор шнекового узла передает усилие встречного вращения на пару шнеков в ковшовом устройстве. Корпус редуктора из силуминового сплава, шестерни из мягкого металла. Узел неразборный, в случае поломки меняется полностью. Валы шнеков крепятся соответственно в обоймах редуктора и в подшипниковых узлах ковшового устройства.

Ходовой механизм

Самостоятельное перемещение снегоуборщика обеспечивает трансмиссия фрикционного типа Disc-o-Matic. Натяжной ремень от шкива на вале мотора вращает фрикционный диск, к которому под прямым углом прижимается металлическое фрикционное колесо с резиновым кольцом по ободу.

В зависимости от удаления места контакта диска и колеса от оси первого, меняются обороты вращения вала колеса, который через шестеренчатый привод передает крутящий момент на ось ведущих колес.

Колесо вдоль диаметра диска перемещает ползун, управляемый рычагом смены скорости на панели управления.

Шнеки и роторная крыльчатка

Снежная масса загребается двумя шнеками встречного вращения (первая ступень), а отбрасывается через выпускной желоб роторной крыльчаткой (вторая ступень).

Шнековое устройство металлическое с технологией работы Xtreme-Auger – разрушение массива снега и наледи ведется двумя крестообразными шнеками, вращающимися на собственных осях.

Шнековые узлы крепятся на валу специальными срезными болтами, которые разрушаются при блокировке шнека.

Крыльчатка пластиковая или металлическая с 3–6 лопастями, фиксируется на валу срезными болтами.

Ковшовое устройство

Шнеки монтируются в металлическом ковше снегозахвата, геометрические параметры которого формируют размеры полосы убираемого за проход снежного массива по ширине и высоте.

По сторонам ковшового устройства крепятся направляющие пластиковые лыжи, с помощью которых устанавливается зазор нижней кромки ковша до земли.

В месте контакта ковша с массой снега, по нижней его кромке, устанавливается подрезной нож (пластина). Двухстороннего действия лыжи и ножевая пластина – запчасти, требующие регулярной замены или перемонтажа.

Колеса

Диаметр колес в зависимости от модели составляет 33–38 мм при ширине бескамерной шины Snow Hog 10–13 мм. Протектор шин глубокий, Х-образный и обеспечивает устойчивый ход машины по мягкому снегу и наледям.

Выпускной желоб (дефлектор)

Дефлектор для выброса снега из морозостойкого пластика, допускает поворот на угол до 180 градусов. Параметры направления и дальности удаления снежной массы устанавливаются оператором рычажной рукояткой.

Рекомендации по выбору

Компания MTD, другие производители специальной техники предлагают снегоуборочные машины как в самоходном, так и в перемещаемом оператором варианте.

Более практичны агрегаты с силовым приводом на колесную ось: они могут работать по плотному снегу, темп подачи на снежный массив подбирается оператором. Но подобные изделия более тяжелы и массивны, могут повредить декоративное покрытие убираемой площадки.

Читать еще:  Самоделки — Мой мотоблок

Самоходные установки выпускают с двухступенчатой системой уборки снега – шнековый узел измельчает и собирает снежную массу, крыльчатка ротора выбрасывает ее за пределы рабочей площадки. В бюджетных вариантах несамоходных устройств на выброс работает только шнек.

Показатель мощности для бытовых и полупрофессиональных снегоуборщиков, работающих на малых и средних площадях, не является критическим, но желательно учесть следующие рекомендации:

Площадь убираемого участка, м кв.

500-600

600-1500

1500-3500

3500-5000

Учитывайте, что больший параметр дальности выброса сокращает число проходов по рабочей площадке, делает работу техники более эффективной.

Выбор между бензиновым или электрическим мотором зависит от ваших предпочтений. Агрегаты с бензоприводом более мощны и мобильны, но не всем по душе шумовые и вибрационные нагрузки, газовые выхлопы подобных изделий.

Устройства с электроприводом проще по конструкции, легче по весу, лишены вредных выбросов. Но многих справедливо настораживает необходимость постоянно следить за кабелем электропитания, что в снегу становится довольно сложной задачей. Кроме того, длина сетевого провода не может быть бесконечной и ограничивается максимумом в 50-60 м.

В этой статье речь пойдет о снегоуборщике Snow Fox Stiga.

Трансмиссия снегоуборщика обеспечивает от 1 до 6 режимов скорости подачи устройства на снежный массив, перемещения машины к месту работ. Более практичны многоступенчатые узлы, позволяющие оператору выбрать наиболее эффективные параметры. Усилие вращения, передаваемое на шнеки и ротор крыльчатки, постоянно и оператором не регулируется.

Маневренность машины, легкость ее разворота на новую полосу обеспечивает стопорение одного из ведущих колес. Бюджетные варианты устройств такой функции не имеют, оператор управляет маневром за счет физической силы.

Выброс снежной массы регулируется по дальности и направлению дефлектором. Современные устройства дают возможность изменять его установку джойстиком с панели управления. В традиционных моделях используется установка дефлектора в необходимое положение до начала уборки снега или рычажная во время работы.

Из дополнительных приспособлений предлагаются: фара для темного времени суток, узел подогрева рукояток управления.

Запуск агрегата от батарейного электростартера на снегоуборщиках не предусмотрен. «Зимнее» исполнение бензомоторов обеспечивает их устойчивый пуск ручным кик-стартером. Отдельные модели предполагают установку пускового устройства от сети 220 В.

А следующее видео посвящено описанию модели снегоуборщика MTD Smart M 61:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Снегоуборщик MTD M61 код 12.644

Доставка по Минску

Гарантия 1 год

Основные характеристики

Рабочие характеристики

Особенности управления

Конструкция

Снегоуборщик MTD M61 — обладатель мощного 4-тактного бензинового двигателя в 5.5 лошадиных сил. Шнек снегоуборщика, утолщенный и оснащенный усиленными зубцами, позволяет устройству убирать не только слежавшийся снег, но и измельчать наросшую наледь.

Колеса этой модели самоходного снегоуборщика имеют специальные шины с самоочищающимся протектором, которые препятствуют пробуксовке машины при движении по скользким поверхностям, даже по наледи.

Панель управления снегоуборщика продумана для зимних условий и будет удобной для пользователя в перчатках: крупные кнопки и удобные для захвата рычаги, управление приводом расположено на рукоятках машины.

Обращаем ваше внимание, что мы оставляем за собой право не публиковать отзывы:
— относящиеся к теме, по поводу которой уже оставлен отзыв или обращение в любой письменной форме от того же лица;
— без указания телефона, оставленного при заказе (в случаях, когда необходимо подтвердить подлинность отзыва);
— не соответствующие действительности или содержащие данные, подлинность которых невозможно установить;
— оставленные позже, чем через 30 дней после описываемых событий;
— неинформативные;
— критикующие личность, а не действия сотрудников;
— критикующие лиц, не являющихся сотрудниками нашей организации, и сами сторонние организации;
— написанные заглавными буквами или транслитом, со множеством ошибок;
— содержащие оскорбительные, нецензурные и бранные выражения;
— содержащие названия других магазинов и ссылки на другие интернет-ресурсы;
— содержащие в тексте отзыва контактные данные, точные адреса или полные ФИО частных лиц.

Любая поступающая информация обрабатывается модератором и используется для улучшения качества наших услуг. Модератор может удалить из текста публикуемого отзыва контактные данные, ФИО и ссылки, исправить форматирование, транслит, а также отклонить любой отзыв без объяснения причин и без предварительного согласования с автором.

Срок проверки и публикации отзыва может занять до 7 дней.

Обработка вопросов осуществляется модератором и может занимать до нескольких рабочих дней. Для оперативного ответа обратитесь в call-центр. Мы публикуем только обращения, касающиеся производственных характеристик и/или использования исправного товара.

Мы не публикуем оставленные через форму “Вопрос-ответ”:
— вопросы о бонусной программе;
— вопросы о картах рассрочки и формах оплаты;
— вопросы о рассрочке и кредите, необходимых документах;
— вопросы о способах заказа, просьбы оформить заказ;
— вопросы о самовывозе, доставке и графике работы;
— вопросы о формировании и изменении цен, наличии товара, о сроках появления в продаже;
— вопросы о гарантии, возврате, сервисных центрах и производителях;
— вопросы об акциях, скидках, подарках, промокодах;
— вопросы и отзывы о работе сайта и других сервисов;
— вопросы и отзывы о качестве товара или обслуживания;
— тексты, написанные заглавными буквами, латиницей, содержащие оскорбительные, нецензурные и бранные выражения или названия других магазинов, ссылки на другие интернет-ресурсы.

Читать еще:  Мини экскаватор своими руками

Снегоуборщик бензиновый MTD ME 61

MTD ME 61 – производительный снегоуборщик с самоходным колесным шасси, ориентированный на массового потребителя. Это достаточно компактная и легкая машина, наделенная минимальным набором электронных новшеств, а также сбалансированными характеристиками. Возможности этой модели практически неограниченны, и рассчитаны на широкий круг задач. Модель ME 61 подкупает проверенными техническими решениями, простотой использования и высокой ремонтопригодностью, экономичностью и современным ярким дизайном. Впрочем, таким и должен быть полноценный универсальный снегоуборщик. В этой статье рассмотрим всего его возможности и характеристики.

Описание и назначение

МТД Smart ME 61 – мощный аппарат, способный передвигаться на любых внедорожных участках, засыпанных многослойными снежными сугробами. Данный агрегат превосходно справляется с уборкой снега в домашнем, приусадебном и коммунальном хозяйстве. В частности, высокий потенциал машины можно раскрыть при уборке снега в труднодоступных местах – вдоль заборов, стен домов, вокруг дачных участков, а также в работе на пешеходных тротуарах и проезжей части. Кроме того, техника рекомендуется к использованию на более крупных площадях – промышленных и футбольных площадках, а также парковых и парковочных зонах, на территориях кафе, ресторанов, гостиниц и других общественных заведений. Исходя из этого, можно сделать вывод, что МТД Smart ME 61 имеет большой рабочий потенциал, и за счет этого может удовлетворить запросы любого пользователя.

Характеристики

  • Гарантия – 24 месяца
  • Тип двигателя – бензиновый, четырехтактный
  • Рабочий объем – 208 кубов
  • Мощность – 7 лошадиных сил
  • Электростартер/ручной стартер – есть
  • Трансмиссия с фрикционным диском – да
  • Коробка передач – механическая, с 6 передними и 2 задними передачами
  • Функция разблокировки колес – нет
  • Тип – колесной, самоходный
  • Габариты колес – 38х13
  • Ширина ковша – 610 мм
  • Высота ковша – 530 мм
  • Вместимость бака с топливом – 1,9 литра
  • Втулка для крепления шнека к ковшу – да
  • Функция блокировки рукояток – есть
  • Пластиковый выпускной желоб – да
  • Односторонние металлические опорные лыжи ковша – да
  • Функция управления дальностью выброса – есть
  • Функция управления направлением выброса – есть
  • Фара – есть
  • Масса устройства – 79 кг
  • Страна-разработчик – США
  • Страна производства – Венгрия.

Особенности устройства и эксплуатации

  1. Снегоуборщик MTD Smart ME 61 оснащен 7-сильным бензиновым мотором с тяговитыми характеристиками. Мощностного потенциала двигателя достаточно, чтобы в полной мере раскрыть возможности всех рабочих компонентов, а также внедорожного колесного шасси. Двигатель относится к зимней линейке SnowThorX, и за счет этого обладают специальными свойствами для комфортной и бесперебойной работы в морозных климатических условиях. Этому способствует эффективная система охлаждения, а также электрический стартер, для запуска которого нужна электросеть с напряжением 220 В. Однако если двигатель теплый, можно задействовать ручной стартер. Для этого надо потянуть за соответствующий тросик, и мотор запустится. Двигатель является четырехтактным и имеет верхнее расположение клапанов
  2. МТД Smart ME 61 – двухступенчатая модель, оборудованная опорными лыжами, которые нужны для регулировки рабочей высоты снежного покрова. Снег можно убирать на любой поверхности – на гравии, газоне, неровных участках и т. д. Кроме того, двухступенчатый механизм является элементом безопасности, который предотвращает повреждения рабочих механизмов, и в то же время защищает очищаемые поверхности.
  3. Снегоуборщик MTD Smart ME 61 разработан в США, а его уровень производства отвечает всем международным стандартам качества и безопасности. Российская модификация ME 61 поставляется из предприятий, расположенных в США и Венгрии.
  4. Машина получила металлический шнек Xtreme-Auger, имеющий крестообразную компоновку. Двухступенчатая система шнеков имеет простой принцип действия – каждый из шнеков вращается на своей оси. Кроме того, для каждого шнека предусмотрен предохранительный срезной болт. Такая конструкция сводит к минимуму повреждения срезных болтов и шнеков. Шнек предназначен для захвата снега, который затем измельчается и выходит через выпускную трубу. Выброс происходит на определенное расстояние, заданное пользователем.
  5. Наличие собственной фары гарантирует хорошую обзорность и комфортную работу в темное время суток.
  6. Выпускной металлический желоб – неотъемлемый компонент снегоуборщика MTD Smart ME 61, позволяющий регулировать направление выбрасываемого снега, а также дальность выброса. Таким образом, высокая функциональность благоприятно сказалась на удобстве работы.
  7. Эргономичная рукоятка, настраиваемая по высоте – еще один весьма функциональный элемент снегоуборщика MTD Smart ME 61, позволяющий подогнать рабочее место таким образом, чтобы было удобно управлять машиной, выполнять маневры, повороты и развороты.
  8. Двухколесное внедорожное шасси – одно из ключевых достоинств рассматриваемой машины. Колеса имеют особый протектор, предотвращающий пробуксовку и проскальзывание, и это позволяет с уверенностью передвигать машину на скользкой поверхности.
  9. Снегоуборщик МТД Smart ME 61 – простой в применении и обслуживании агрегат. Но когда снегоуборщик новый, его необходимо обкатать, и тем самым адаптировать к суровым климатическим условиям, определенным нагрузкам, а также повысить надежность и долговечность изделия. Итак, рассмотрим поэтапно несколько моментов, с которыми придется столкнуться пользователю Smart ME 61 в ходе первого применения:
  • Для обкатки нужно подобрать сухой и неглубокий снежный покров, высота которого должно находиться в пределах диаметра шнека. Для обработки такого снега желательно использовать максимальную передачу, чтобы меньше изнашивался фрикционный диск.
  • Итак, запускаем машину и даем ей поработать в течение 3 минут. Это позволит нагреть мотор до рабочей температуры.
  • Выставляем выпускной желоб в нужное положение, в зависимости от того, какая необходима дальность выброса. Заметим, что максимальный показатель достигается при переднем выбрасывании, тогда как в боковую сторону дальность выбрасывания сокращается в два раза.
  • Запускаем шнек и включаем максимальную передачу, подключаем шасси и направляем снегоочистительный аппарат, крепко удерживаясь за эргономичные ручки. Двигаем машину в сторону сугробов.
  • В ходе первого применения достаточно 20-минутной работы, чтобы оценить потенциал машины. Безусловно, этого недостаточно, и через некоторое время надо продолжить обкатку, убедившись, что редуктор холодный. Если он горячий, это может привести к непредвиденным техническим неполадкам.
  • Итак, обкатку продолжаем только в том случае, если редуктор холодным. Работаем в течение часа. Чтобы лучше адаптировать машину к повышенным и переменным нагрузкам, и оптимизировать его к климатическим испытаниям, необходимо периодически отключать/включать привод колес, активно работать блокировкой дифференциала, а также регулярно переключать КПП. Это позволит в полной мере раскрыть потенциал силовой установки и всех рабочих органов снегоуборщика.
  • По окончании снегоочистительных работ убедимся, что редуктор по-прежнему холодный, или немного теплый. Если он слишком горячий, значит есть вероятность повреждения латунных шестерен. Эти компоненты надо регулярно смазывать, чтобы избежать перегревания. В противном случае все дойдет до того, что придется менять шестерни.
  • Используем лопатку, входящую в комплект поставки, чтобы как следует очистить рабочие компоненты от снега и наледи. В частности, большое количество снега накапливается на редукторе, роторе, выпускном желобе, шнеке и других компонентах, включая корпус снегоуборщика. Благодаря своевременному уходу машина будет всегда работоспособной.
  • В случае со снегоуборщиком МТД Smart ME 61 необходимо выполнять следующие проверки:
  1. Проверять уровень расходных материалов, заливать и менять их при необходимости
  2. Проверять шнеки и срезные болты
  3. Затягивать все винтовые соединения – болтики и гайки
  4. Проверять шнек на наличие в нем биения
  5. Измерять компрессию, а также давление в шинах
  6. Проверять все тросы, в том числе трос ручного стартера, и при необходимости смазывать их.
Читать еще:  Мульчер к мотоблокам, изготовление своими руками

Видео

Средняя стоимость снегоуборщика MTD Smart ME 61 на российском рынке составляет 64 тысячи рублей.

Обзор модельного ряда снегоочистительной техники от торговой марки MTD

Снегоуборщики MTD

Снегоуборщики MTD были разработаны и собраны инженерами известной американской компании «The Modern Tool and Die Company» (“МТД”), основанной в 1932 году в Кливленде тремя немецкими эмигрантами. Изначально компания специализировалась на выпуске высококачественных литых инструментов, затем ассортимент товаров постепенно расширился и вот уже бренд MTD — всемирно известен своей садово-парковой техникой, электроинструментом, строительными агрегатами и т. д.

Обзор модельного ряда

Снегоуборочная техника “МТД” выгодно отличается своими мощностными и износостойкими характеристиками от изделий конкурентов. Уникальный дизайн, конструкционные особенности, высококачественная сборка и надежность всех узлов и механизмов — все это удерживает снегоуборщики MTD на вершине славы не одно десятилетие. Основным назначением снегоочистителей “МТД” является расчистка придомовых территорий от снега.

Снегоочистительное агрегаты этого бренда можно встретить на дачах, в коттеджах, в деревнях, в небольших фермерских хозяйствах, в организациях и даже на службе у коммунальных служб.

Компания MTD выпускает преимущественно бензиновые снегоуборочные машины, которые отличаются высокой производительностью и проходимостью. На рынке представлены две линейки бензиновых снегоуборщиков “МТД”:

  1. Самоходные снегоочистители.
  2. Несамоходные снегоотбрасыватели.

Самоходная снегоуборочная техника “МТД” представлена двумя направлениями:

  • на колесном приводе;
  • на гусеничном ходу.

Познакомимся с модельным рядом снегоочистительной техники, которую предлагает всемирно известный производитель:

  1. Несамоходный снегоуборщик «МТД» M 53.
  2. Самоходный снегоуборщик “МТД” М 56.
  3. Снегоуборщик “МТД” М 61 самоходный.
  4. Снегоуборочная машина MTD ME 61.
  5. Самоходная снегоуборочная машина на гусеничном ходу MTD OPTIMA ME 66 Т.
  6. Снегоочиститель «MTD» МЕ 66 Т.
  7. Снегоуборщик бензиновый “МТД Оптима” МЕ 76.
  8. Несамоходный снегоотбрасыватель “МТД” 140.
  9. Снегоуборочная машина “МТД” 611 d самоходная.
  10. MTD снегоуборщик e640f.
  11. Снегоуборщик MTD e660g.

Перейдем к более полному ознакомлению с этими модификациями снегоуборочных машин “МТД”:

Несамоходный снегоуборщик «МТД» M 53

Это представитель несамоходной снегоуборочной техники от MTD, бензиновый двигатель служит для вращения шнеко-роторного механизма, передвижение машины вперед осуществляется толкательными силами самого оператора. Снегоуборщик оборудован четырехтактным бензиновым мотором собственного производства MTD ThorX 35 мощностью 3,5 л. с., запускающимся вручную пусковым тросиком.

Масса снегоуборщика 37,2 кг. Регулировка выброса ручная, дальность регулируется до 6 м. Колеса выполнены из ударопрочного пластика и имеют размер 18/4 см. Захват ковша 53/28 см. Рабочий орган — шнек с резиновыми накладками, установленный на шарикоподшипники. Складная рукоятка оборудована виброгасящими накладками.
