Дизельный мотоблок Нева МБ-23-СД23 (ФС):цены, характеристики

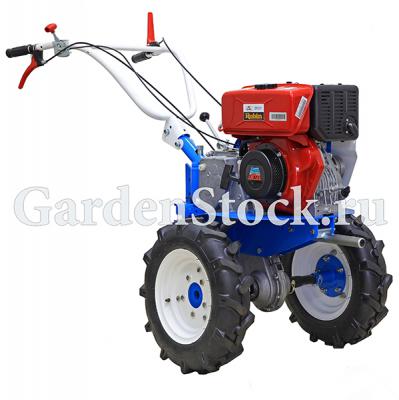

Мотоблок Нева МБ-23-СД27

Мотоблок НЕВА МБ-23СД27 – это семейство мотоблоков из серии МБ-23 (утяжеленная техника, коробка передач 2+1, работающая в двух диапазонах), имеет дизельный двигатель Robin Subaru («СД»), мощность 5,5 л. с., класс «профессиональный» (серия DY) — для особенно тяжелых условий эксплуатации продолжительное время на больших участках. Усилие тяги при предельной рабочей массе на стерне колосовых (поверхность горизонтальная) не меньше 180 Н(кГс). Его собрат, Нева МБ-23-СД27-ФС, дополнительно оснащен фарой для работы в темное время суток.

Это универсальный одноосный силовой агрегат с дорожной формулой 2*2. Используется для эксплуатации в частных огородах и садах, на приусадебных участках, в садово-парковых и фермерских хозяйствах. Работает с оборудованием, входящим в комплектацию и с другим дополнительным оснащением.

Все модификации укомплектованы фрезами-культиваторами, использующимися для обработки почвы, включая целину, рыхлением и фрезерованием. Мотоблок, оснащенный дополнительным прицепным или навесным оборудованием способен пахать, обрабатывать между рядами почву, сажать картофель, выкапывать корнеплоды, косить траву, поливать и перекачивать воду, не предназначенную для питья, убирать снег, очищать территории, перевозить грузы.

Конструктивные особенности МБ-23СД27

Двигатель Robin SUBARU серия DY (производитель Япония), модель 27D, оснащен кожухом красного с черными вставками цвета, обладает мощностью 5,5 л.с.

Robin — бренд продукции промышленного предназначения.

SUBARU — торговая марка, принадлежащая компании Fuji Heavy Industrie (FHI).

Двигатели Robin SUBARU, попадающие на рынок России, в большинстве случаев выпущены на заводе города Kitamoto префектуры Саитама.

Серия DY — это дизельные профессиональные двигатели общего предназначения, которые целенаправленно разрабатывались для оснащения сельскохозяйственной и строительной техники. Отличительной особенностью является запуск двигателя с небольшим усилием, обратный удар отсутствует.

За счет использования усовершенствованной системы механической компрессии запуска и новой конфигурации камеры сгорания гарантируется надежные запуск, усилия оператора во время запуска сведены до минимума.

Модель 27 — дизельный 4-х контактный двигатель с одним цилиндром, объемом 265 см3, диаметром поршня 75,0 мм, ходом поршня 60 мм, имеет принудительное воздушное охлаждение, максимальную мощность 5,5 л.с. при 3600 об/минуту. Маркировка D (driving shaft) означает отбор от коленчатого вала мощности двигателя.

В процессе производства задействованы достижения технического прогресса в области разработки двигателей многоцелевой направленности.

За счет конструктивных особенностей достигается:

– Максимальная экономичность. Минимальный расход и высокая эффективность сгорания топлива обеспечены системой прямого впрыска.

– Минимальный шум. Минимальное давление сгорания топлива гарантировано синхронизированной системой впрыска и камерой сгорания. Благодаря чему существенно снижен уровень шума.

– Легкий старт. Простота запуска, как в бензиновых моделях, достигнута за счет ручного стартера центрифужного автоматического декомпрессора.

– Минимальный уровень вибрации. Вал уравновешивающей системы был целенаправленно разработан для максимально плавной работы, без вибрации. Чтобы изолировать вибрацию и шум корпус вентилятора изготовлен из специализированного материала “Damping Sheet”.

– Высокая производительность. Длительный срок эксплуатации гарантируют современные технологии, конструкция картера, система соединения головки цилиндра и цилиндра с помощью натяжного болта, система принудительной смазки.

– Повышенная надежность достигается за счет усиленной конструкции корпуса двигателя и отливки, высокоуглеродистого стального коленчатого вала, автоматической системы декомпрессии.

Низкая температура масла в сложных условиях эксплуатации, конструктивное выполнение каналов охлаждения воздухом определенной формы на головке блока и на блоке цилиндров, усиление коленчатого вала обеспечивают максимальную надежность.

– Низкая концентрация ядовитых веществ в выхлопных газах отвечает требованиям по выбросам выхлопных газов: американским EPA Phase 2 (2002), японским (2003).

В качестве системы запуска используется ручной стартер обратного хода, шнур втягивающийся (стартер электрический как опция). Масса «сухого» двигателя составляет 29,5 кг.

Читать еще:  Каталог мотоблоков: цены, инструкции по эксплуатации, отзывы, характеристики

Маловязкое дизельное топливо рекомендовано для эксплуатации двигателя.

Топливный бак, объем – 3,2 литра.

Масло, объем – 0,9 литра.

Мотоблок НЕВА МБ-23 оснащен трансмиссией, состоящей из сцепления и редуктора (коробки передач).

Сцепление обладает механическим механизмом благодаря натяжению ремня клиноременной передачи. В его состав входит: клиновой ремень, натяжной ролик с рычагом, витая пружина возврата, тяга и рычаги управления, расположенные на руле. Во время нажатия на рычаг с левой стороны руля перемещаясь, ролик создает требуемое натяжение приводного ремня, на ведомый шкив редуктора передается вращение от двигателя.

Редуктор шестеренчато-цепной, механический, в алюминиевом корпусе, маслонаполненный (2,2л). Обеспечивает моноблоку одну передачу назад и две вперед, которые переключаются с помощью рукоятки на редукторе. Если переставить приводной ремень в ручьях на ведомом и ведущем шкивах появляется 2-й диапазон значений скоростей вращения выходных полуосей редуктора. Таким образом реализуются 4 передачи вперед и 2 передачи назад.

За счет переключения передач возможен выбор скоростей в зависимости от типа работ или транспортировки груза. На первой передаче скорость 1,8 км/час — используется для агротехнических тяжелых работ на целине – сложном грунте, на четвертой передаче скорость 12 км/час — применяется во время транспортировки грузов не более 500 кг на тележке.

Механизм разобщения полуосей — вмонтирован в редуктор, механический, гарантирует поворот влево (разворот) мотоблока. С его помощью облегчается поворот налево из-за того, что перестает вращаться левое колесо. Рычаг с левой стороны руля предназначен для активации привода устройства разблокировки полуоси редуктора (левой). За счет механизма возможен легкий разворот с 8-ю фрезами.

Шкив отбора мощности — боковой шкив под клиноременную передачу, размещенный перпендикулярно к оси симметрии (продольной) мотоблока. Частота вращения аналогична частоте вращения коленвала двигателя. От шкива ведущего вала передается через клиноременную передачу передается вращение отбора мощности. Используется для подключения наружного рабочего оборудования.

Рама — это стальные штампованные угольники в количестве 2-х штук. На ней монтируются и закрепляются с помощью болтов редуктор, двигатель, защитные крылья, узел корректировки руля в горизонтальном положении. В хвостовой и передней частях рамы находятся кронштейн, штырь и сцепка для монтажа и фиксации рекомендованного к использованию прицепного и навесного оборудования.

Кронштейн сцепки и сцепная скоба — с их помощью присоединяется сменное прицепное оборудование, не требующее рабочего привода (картофелекопалка, окучник, тележка, плуг).

Штырь на раме (спереди) — используется для фиксации навесного фронтального оборудования, например, граблей, щеток, отвалов, утяжелителей.

Сошник и ограничитель глубины культивации — монтируется в задней части мотоблока, применяется для ограничения скорости движения и глубины культивации во время обработки почвы, устанавливается на разной высоте, определяемой типом обрабатываемой почвы.

Фрезы-культиваторы — монтируются на левую и правую полуоси редуктора, применяются для рыхления, пласт не оборачивается.

Колеса пневматические — используются для транспортировки мотоблока с установленным на нем оборудованием и без оборудования.

Дополнительное навесное оборудование

Навесное оборудование для мотоблока Нева, насчитывает порядка 20 наименований. Кроме базового оснащения МБ-23СД27, с ним может использоваться, плуг, окучник, грунтозацепы, борона, картофелесажалка, снегоуборщик, грабли, роторная косилка и т.д.

Мотоблок Нева дизельный МБ 23-СД 23, 27

Мотоблок Нева дизельный МБ 23-СД 23, 27

Дизельный мотоблок Нева МБ23-СД23/27 предназначен для интенсивных и тяжелых нагрузок. Комплектуется двигателем Robin Subaru DY27-2D или DY23-2D имеющим высокое тяговое усилие (190 кг), экономичный расход топлива. Вес мотоблока 115-125 кг.; кол-во передач – 4 вперед, 2 назад; транспортная скорость до 12,5 км/ч, нормативная глубина обработки- 20 см, ширина культивации – 86-170 см.

Читать еще:  Прицеп для мотоблока своими руками - чертежи и размеры

Производитель дизельного мотоблока Нева МБ23-СД23/27 ЗАО Красный Октябрь г. Санкт-Петербург. Магазин завода находится по адресу: Санкт-Петербург, ул. Политехническая, д. 13-15 тел.: (812) 297-77-11, 297-12-37

Официальный сайт производителя http://www.motoblok.ru/ Купить мотоблок по цене завода для жителей других регионов можно в официальном интернет магазине, где так же можно ознакомиться с линейкой выпускаемой продукции.

Технические характеристики дизельного мотоблока Нева МБ23-СД23/27

Более подробно ознакомиться с техническими характеристиками можно в инструкциях по эксплуатации.

Инструкция по эксплуатации на мотоблок Нева МБ23 (не указан дизельный двигатель)

Скачать руководство пользователя на дизельный двигатель для мотоблока Нева Robin Subaru DY27-2D, DY23-2D

Мотоблок Нева МБ 23-СД23 рассчитан на выполнение особо трудоемких и длительных хозяйственных работ на больших участках. Имеет широкое круглогодичное применение. На мотоблоке применима низкая пахотная скорость (2 км/ч). Благодаря этому изделие эффективно выполняет агротехнические операции, требующие значительных ресурсных затрат.

Какое масло заливать в дизельный двигатель DY23/27 мотоблока Нева 23-СД23/27?

Согласно руководства пользователя – смазочное масло для дизельных двигателей, “Сорт СС или выше” по классификации API. Более подробно о видах и классификации масел смотрите на соответствующей странице сайта pahalka.ru. Периодичность замены масла- первый раз через 25 часов работы, далее каждые 100 часов.

Достоинства двигателя DY23/37

Экономичная работа. В системе прямого впрыска топлива применен недавно разработанный микронасос впрыска топлива, который обеспечивает высокую эффективность сгорания и минимизирует расход топлива.

Легкий пуск. Легкий ручной стартер и автоматический центробежный декомпрессор позволяют производить пуск практически без усилий, почти как у бензинового двигателя.

Для облегчения пуска в холодную погоду предусмотрен вспомогательный подвод топлива.

Воздушный обратный клапан облегчает стравливание воздуха с линии подачи топлива.

Превосходная надежность. Передовая технология фирмы Робин, как, например, отлично зарекомендовавшая себя конструкция картера, болтовая система соединения цилиндра и его головки, и система смазки под давлением, способствуют продлению срока службы при самых неблагоприятных условиях.

Высокая эффективность. Изготовленная путем литья под давлением головка цилиндра генерирует стабильное завихрение топливно-воздушной смеси, что в результате приводит к высокой выдаваемой мощности и исключительной экономии топлива. Плоская характеристика крутящего момента обеспечивает устойчивую работу и на низких, и на высоких оборотах.

Какое масло заливать в редуктор мотоблока Нева МБ23?

Из инструкции по эксплуатации: масло трансмиссионное ТЭП-15 (-5°С до +35°С) ГОСТ 23652-79, ТМ-5 (-5°С до -25°С) ГОСТ 17479.2-85 по международной системе классификации моторных масел по вязкости SAE90 API GI-2 и SAE90 API GI-5 соответственно.
Объем заправки л., 2,2

Навесное оборудование

Дизельный мотоблок Нева МБ23-СД23/27 совместим со всеми видами навесного оборудования, выпускаемым ЗАО Красный Октябрь Спб, и может применяться для посадке и выкапывании картофеля, при заготовке сена, для уборки снега, для перевозки грузов.

ТОП-7 лучших мотоблоков Нева серии МБ-23: рейтинг 2019 года и обзор инструкции по эксплуатации устройств + отзывы покупателей

Мотоблоки Нева МБ-23 незаменимые помощники в любом сельскохозяйственном и коммунальном хозяйстве.

Производитель постарался сделать их максимально мощными.

Устройства удобные в управлении и долговечны.

В чем их основные особенности и преимущества, рассмотрим далее.

Описание и назначение

Мотоблоки этой серии способны справляться с любыми задачами по обработке почвы.

Установив на агрегат дополнительное навесное оборудование МБ-23 может:

  • осуществлять полив;
  • косить траву;
  • собирать сено;
  • проводить уборку любой территории;
  • перевозить большие грузы.

К главным особенностям агрегатов можно отнести высокую функциональность, низкий расход топлива и масла, легкий и быстрый запуск.

При все этом МБ-23 может работать длительное время с максимальной интенсивностью и качественно обрабатывать даже самые сложные грунты.

Читать еще:  Масло для мотоблока - как правильно выбрать и произвести замену

Помимо этого к преимуществам данной техники можно отнести:

  • отсутствие необходимости в особых навыках для работы с мотоблоком;
  • возможность обрабатывать очень трудный грунт;
  • выбор необходимой динамики для конкретной задачи;
  • к мотоблокам можно присоединять самосвальную тележку и адаптер;
  • возможность просто задать оптимальную позицию руля;
  • надежный и прочный корпус, который защищает детали от повреждений и загрязнений;
  • отсутствие вибрации рукояти, т. к. она прорезинена прокладками;
  • компактные габариты, благодаря которым технику можно перевозить при помощи авто;
  • в случае поломки все запчасти и комплектующие можно приобрести на территории нашей страны.

В тоже время модели этой серии имеют и свои несущественные недостатки, к которым можно отнести:

  • слабая работа легких моделей, которые требуют установления дополнительного груза в 20-25 кг;
  • неустойчивая работа на неровной поверхности (в таком случае необходимо заменить низкие колеса на высокие);
  • высокая стоимость, поэтому чтобы сэкономить рекомендуется приобретать мотоблоки у производителя.

Технические характеристики

Высокая производительность этих мотоблоков обусловлена их техническими характеристиками.

Мотоблок Нева МБ-23СД-23Ф с дизельным двигателем Subaru + фара

Комплектация: 2 парные фрезы, пневмоколеса, удлинители осей, дополнительные крылья, сошник. Производитель вправе изменить комплектацию без дополнительного уведомления.

Мотоблок Нева МБ-23СД-23Ф – агрегат, который пользуется высоким спросом среди дачников и владельцев загородных домов, осуществляющих на своем участке агротехнические операции. Он работает на дизельном топливе и способен обрабатывать даже очень тяжелые почвы. Мотоблок предназначен для выполнения разного рода хозяйственных работ, которые требуют интенсивной, продолжительной нагрузки. Техника может применяться в хозяйственной деятельности в любое время года и с легкостью справляться с работой различной сложности.
Основные преимущества агрегата – высокая мощность, низкий расход топлива, наличие фары, довольно большая грузоподъемность, возможность использования разнообразных видов навесного оборудования и прочие.В мотоблоке установлен мощный, качественный, надежный дизельный одноцилиндровый четырехтактный двигатель от известной японской компании Subaru. Он обеспечивает технике высокое тяговое усилие, максимальный крутящий момент при низких оборотах, экономичный расход топлива.Мотоблок Нева МБ-23СД-23Ф, как и любая другая техника от российской компании «Нева», характеризуется высоким качеством, удобством и простотой эксплуатации, легкостью обслуживания, широкими функциональными возможностями. Мощность агрегата составляет 5 лошадиных сил, рабочий объем двигателя – 230см3. Глубина обработки почвы – 20 см. Вес техники – 114 кг.С помощью мотоблока можно проводить любые хозяйственные и агротехнические работы: вспашку, культивацию, окучивание, кошение травы, полив, уборку снега различными видами навесного оборудования: щетками, лопатой-отвалом, снегоуборщиком, а также осуществлять нарезку борозд, перевозить грузы и многое другое.Технические характеристики агрегата делают его востребованным на рынке садовой техники и соответствуют бытовому назначению мотоблока. Он предназначен для высокоэффективной работы в любых условиях, даже самых сложных.

Преимущества мотоблок Нева МБ-23СД-23 с дизельным мотором Subaru + фара:

– Профессиональный мотоблок.
– Дизельный двигатель Subaru.
– Большой крутящий момент.
– Низкий расход топлива.
– Большая мощность(4.8 л.с.).
– Стальной обслуживаемый шестеренчатый редуктор.
– Ременный привод.
– Большая ширина обработки.
– Коробка передач(4 вперед/2 назад).
– Галогенная фара.
– Пневматические колеса.
– Достаточный для обработки целины вес(112 кг.).
– Вал отбора мощности(для использования насадок).
– Регулируемый руль.
– Возможность использования транспортировочной тележки.
– Грузоподъемность(до 500кг).
– Компактные размеры(для облегчения транспортировки).
– Широкий спектр навесного оборудования.
– Возможно использовать для : кошения травы, перевозки грузов, выкапывания картофеля, окучивания, нарезания грядок и борозд, для уборки территории (щетка – очиститель, лопата – отвал, роторный снегоуборщик).
