Регулировка клапанов на двигателе Д-240, Зазор клапанов МТЗ-82 — MTZ-80.RU

Регулировка теплового зазора в клапанах двигателя Д-240

Зазор в клапанах нужно регулировать на холодном двигателе. Для двигателя Д-240 зазор в впускных клапанах 0,25 мм, для выпускных – 0,30 мм.

  1. Очистить от грязи и пыли колпак и крышку головки цилиндров так, чтобы на наружной поверхности не было маслянистых отложений.
  2. Снять колпак крышки и обмыть его в керосине.
  3. Вывинтить установочный болт и вставить его противоположным концом в отверстие в картере маховика.
  4. Проверить крепления стоек валиков коромысел и при необходимости подтянуть их.
  5. Установить приспособление КИ-9918 на тарелку пружины впускного клапана, отпустив отжимной кулачок подвижной каретки. Подвижная каретка приспособления под действием пружины должна упираться в боек коромысла.
  6. Нажать на коромысло до упора бойка в торец стержня каретки и установить стрелку индикатора на нуль.
  7. Если зазор не соответствует допустимым пределам, отрегулировать по показаниям индикатора приспособления клапанный механизм, ввинчивая или вывинчивая регулировочный винт, предварительно отвинтив его контргайку.
  8. Проворачивая коленчатый вал на 1/2 оборота, проверьте и при необходимости отрегулируйте зазоры соответственно в третьем, четвёртом и втором цилиндрах.
  9. Ввинтите фиксатор в отверстие корпуса маховика. Установите на двигатель снятые составные части.

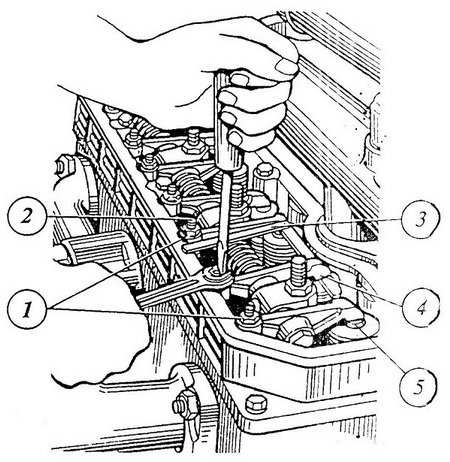

Рис. Проверка и регулировка зазоров дизеля:
1 — контргайка, 2 — регулировочный винт, 3 — щуп, 4 — боек коромысла, 5 — стержень клапанов.

При отсутствии приспособления КИ-9918 выполняют после четвертого пункта выполняют следующие действия:

  1. Установить поршень первого цилиндра в положение, соответствующее концу такта сжатия( оба клапана закрыты).
  2. Отпустить контргайку регулировочного винта на коромысле клапана и, ввертывая винт, установить при помощи щупа требуемый зазор между бойком коромысла и торцом клапана.
  3. Надежно затянуть контргайку и снова проверить щупом зазор, проворачивая штангу толкателя вокруг ее оси.
  4. По окончании регулировки клапанов ⭐ первого цилиндра повернуть коленчатый вал в направлении часовой стрелки на половину оборота (180 градусов) и приступить к установке зазора в клапанах третьего цилиндра. Зазоры регулируются в последовательности, соответствующей порядку работы цилиндров дизеля (1-3-4-2).
  5. Ввинтите фиксатор в отверстие корпуса маховика. Установите на двигатель снятые составные части.

Регулировка клапанов на двигателе Д-240

Зазор в клапанах нужно регулировать на холодном двигателе. Для двигателя Д-240 зазор в впускных клапанах 0,25 мм, для выпускных – 0,30 мм.

Рис. Проверка и регулировка зазоров дизеля:

1 — контргайка, 2 — регулировачный винт, 3 — щуп, 4 — боек коромысла, 5 — стержень клапанов.

1. Очистить от грязи и пыли колпак и крышку головки цилиндров так, чтобы на наружной поверхности не было маслянистых отложений.

2. Снять колпак крышки и обмыть его в керосине.

3. Вывинтить установочный болт и вставить его противоположным концом в отверстие в картере маховика.

4. Проверить крепления стоек валиков коромысел и при необходимости подтянуть их.

5. Установить приспособление КИ-9918 на тарелку пружины впускного клапана, отпустив отжимной кулачок подвижной каретки. Подвижная каретка приспособления под действием пружины должна упираться в боек коромысла.

6. Нажать на коромысло до упора бойка в торец стержня каретки и установить стрелку индикатора на нуль.

7. Если зазор не соответствует допустимым пределам, отрегулировать по показаниям индикатора приспособления клапанный механизм, ввинчивая или вывинчивая регулировочный винт, предварительно отвинтив его контргайку.

8. Проворачивая коленчатый вал на 1/2 оборота, проверьте и при необходимости отрегулируйте зазоры соответственно в третьем, четвёртом и втором цилиндрах .

9. Ввинтить фиксатор в отверстие корпуса маховика. Установите на двигатель снятые составные части.

При отсутствии приспособления КИ-9918 выполняют после четвертого пункта выполняют следующие действия:

1. Установить поршень первого цилиндра в положение, соответствующее концу такта сжатия( оба клапана закрыты).

2. Отпустить контргайку регулировочного винта на коромысле клапана и, ввертывая винт, установить при помощи щупа требуемый зазор между бойком коромысла и торцом клапана.

3. Надежно затянуть контргайку и снова проверить щупом зазор, проворачивая штангу толкателя вокруг ее оси.

4. По окончании регулировки клапанов первого цилиндра повернуть коленчатый вал в направлении часовой стрелки на половину оборота (180о) и приступить к установке зазора в клапанах третьего цилиндра. Зазоры регулируются в последовательности, соответствующей порядку работы цилиндров дизеля (1-3-4-2).

Регулировка и техническое обслу­живание рулевого управления тракторов МТЗ-82

От состояния рулевого управления трактора МТЗ во многом зависят безопасность, качество работы и утомляе­мость водителя. Поэтому техническое обслуживание рулевого управления нужно проводить особенно тщательно. Техническое обслу­живание рулевого управления трактора МТЗ-80, МТЗ-82 заключается в пери­одическом контроле уровня масла в корпусе гидро­усилителя и его замене, смазывании карданных шар­ниров рулевого привода МТЗ, контроле состояния резь­бовых соединений рулевого привода и рулевых тяг, сошки и поворотных рычагов, крепления сектора, проверке и регулировке свободного хода рулевого колеса.

Рулевую колонку трактора МТЗ необходимо регулировать с целью исключения возможных вибраций на рулевом колесе. Для этого рукой заворачивают гайку 12 (см. рис. 1) до соприкосновения последней с втулкой 10. При этом должны быть выбраны зазоры в соедине­ниях, Затем отворачивают гайку 12 на полтора обо­рота и контрят гайкой 13.

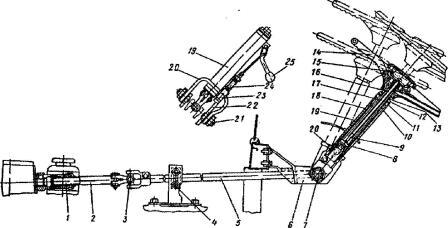

Рис. 1. Привод рулевого ме­ханизма тракторов МТЗ-82

1 — шлицевая втулка; 2 — передний вал; 3, 7 — карданные шарниры; 4 — промежуточная опо­ра; 5 — средний вал; 6 — стойка; 8 — штифт; 9, 12 — гайки; 10 — втул­ка; 11 — амортизатор; 13 — контр­гайка; 14 — рулевое колесо; 15 — маховичок; 16 — рулевой вал; 17, 21 — винты; 18 — промежуточ­ный вал; 19 — труба рулевой ко­лонки; 20 — серьга; 22 — правая стенка стойка; 23 — фиксатор; 24 — пружина; 25 – рукоятка

Масляный фильтр промывают в такой последо­вательности:

Поднимают облицовку. Отсоединяют подводящий маслопровод 12 (см. рис. 2) от крыш­ки 11 редукционного клапана 14. Снимают крыш­ку, для чего сначала отворачивают два болта креп­ления ее к корпусу 22, а затем, используя их в каче­стве демонтажных, вворачивают болты в демонтаж-ные отверстия крышки и снимают ее. Отсоединяют оставшиеся маслопроводы от редукционного клапа­на 14. Удерживая рукой фильтр 13, выворачивают редукционный клапан и снимают сливной фильтр. Промывают фильтр в дизельном топливе.

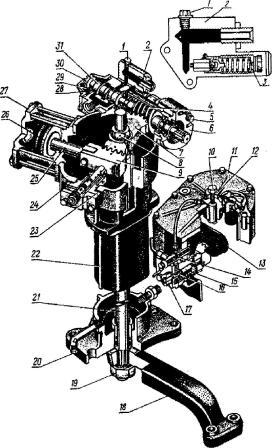

Рис. 2. Гидроусилитель рулевого управления трак­торов МТЗ-82

1 — пробка; 2 — клапанная крыш­ка; 3 — регулировочный винт клапана; 4 — червяк; 5 — болт крепления регулировочной втулки; 6 — регулировочная втулка; 7 — сектор; 8 — гайка; 9 — рейка; 10 — регулировоч­ный болт; 11 — верхняя крышка; 12 — гайка; 13 — сливной фильтр; 14 — редукционный клапан; 15 — кран управления АБД; 16 — золотник датчика блокировки дифференциала; 17 — маховичок крана управления; 18 — сошка; 19 — гайка сошки; 20 — сливная пробка; 21 — поворотный вал; 22 — кор­пус; 23 — упор рейки; 24 — регулировочные прокладки; 25 — шток; 26 — поршень; 27 — передняя крышка цилиндра; 28 — упорный подшипник; 29 шайба; 30 — сферическая гайка; 31 — золотник

Читать еще:  Двигатель Robin Subaru EX-17 Premium 6.5 л.с.: инструкции, видео

Для установки фильтра операции выполняют в обратной последовательности:

Фильтр промывают при ТО-3 (960-1000 моточа­сов работы). Одновременно нужно подтянуть гай­ку 8 крепления сектора на поворотном валу.

В гидроусилителе МТЗ-82 регулируют :

Зацепление чер­вяк-сектор и сектор-рейка, затяжку гайки червяка, осевой ход поворотного вала, предохранительный клапан, а также управление краном блокировки дифференциала.

Зацепление «червяк-сектор» и затяжку гайки чер­вяка регулируют в следующей последовательности. Поддомкрачивают трактор, чтобы передние колеса не касались грунта. Затем ослабляют затяжку ре­гулировочного болта 5, вводят в паз втулки 6 ключ и поворачивают ее по ходу часовой стрелки до упо­ра зубьев червяка и сектора (при этом сошка 18 дол­жна находиться в среднем положении). Втулку по­ворачивают против хода часовой стрелки так, что­бы по наружному диаметру она провернулась на 10-12 мм. Затягивают болт 5. Запускают двигатель и проверяют отсутствие заеданий в зацеплении «чер­вяк-сектор» при повороте рулевого колеса в обе сто­роны до упора. Если при этом имеют место заеда­ния, то нужно увеличить зазор в зацеплении, отпу­стив болт 5 и повернув втулку 6 дополнительно по ходу часовой стрелки.

Усилие на рулевом колесе не должно превышать 30-40 Н. Регулировка затяжки сферической гайки 30 чер­вяка заключается в правильной затяжке упорных шариковых подшипников 28 для обеспечения нормального поджатая кольцами подшипников торцов золотника 31. От этой регулировки во многом зави­сит исправная работа гидроусилителя. Чрезмерная затяжка гайки 30 может вызвать перекос золотника и увеличение усилия поворота. Зазоры между под­шипниками и золотником приводят к увеличению свободного хода рулевого колеса, а также к колеба­ниям колес, так как в этих условиях золотник может произвольно перемещаться, изменяя соответственно направление потока масла в одну или другую по­лость цилиндра поршня Перед затяжкой гайки 30 отворачивают четыре болта крепления распределителя, снимают крышку 29.

Крепят распределитель двумя диаметрально рас­положенными болтами к корпусу гидроусилителя, подложив под головки болтов набор шайб (или гай­ку), толщина (или высота) которых равна толщине фланца крышки 29. Затягивают, предварительно расшплинтовав, гайку моментом силы 20 Н-м. При этом кольца подшипника 28 должны быть плотно прижаты к торцам золотника 31. Затем отворачи­вают гайку на 1/10-1/12 оборота, чтобы совместить прорезь гайки под шплинт и отверстие в червяке, и шплинтуют гайку. Выворачивают два болта, ввер­нутые в корпус, устанавливают на место крышку 29 и закрепляют распределитель. Зацепление «сектор-рейка» регулируют проклад­ками 24 под фланцем упора 23 рейки.

При этом за­зор между упором и рейкой 9 должен быть 0,1-0,3 мм. Проверяя этот зазор, нужно поджимать рейку 9 к сектору 7. Осевой ход поворотного вала трактора МТЗ регулируют в сле­дующей последовательности: ослабляют затяжку контргайки и вворачивают регулировочный винт 10 до упора в торец вала. Затем выворачивают болт 10 па 1/8-1/10 оборота и контрят его гайкой. Предохранительный клапан проверяют следую­щим образом. В нагнетательную магистраль или в клапанную крышку вместо пробки 1 подсоединяют манометр со шкалой деления от 0 до 10 МПа. Запус­кают двигатель и поворачивают рулевое колесо из одного крайнего положения в другое. При мак­симальной частоте вращения коленчатого вала дизеля, доводят температуру масла в гидросистеме трактора МТЗ до 50±5°С.

При этом давление должно достигать 8,8 МПа. Если показания манометра меньше, повышают давление до требуемых значений, медленно ввора­чивая винт 3. После регулировки винт 3 нужно за­контрить гайкой и установить колпак. Признак нарушения регулировки предохрани­тельного клапана — увеличение усилия на рулевом колесе. Свободный ход рулевого колеса проверяют на стоянке при работающем двигателе. При этом он не должен превышать 20°.

Если свободный ход руле­вого колеса больше, проверяют зазоры в соединени­ях рулевого привода и при необходимости подтяги­вают гайки крепления сошки и сектора, крепление поворотных рычагов передних мостов и шарниров рулевых тяг, затяжку гайки червяка, регулировку зацепления «червяк-сектор», «сектор-рейка» и осе­вой ход поворотного вала гидроусилителя. Необходимо регулярно следить за уровнем мас­ла в гидросистеме рулевого управления трактора МТЗ. Если уро­вень масла меньше нижней риски на масломере, ра­ботать на тракторе категорически запрещается. При замене масла одновременно нужно промывать заливной фильтр. После замены масла прокачивают гидросистему рулевого управления трактора МТЗ в таком порядке:

Поддомкрачивают передний мост до отрыва пере­дних колес от грунта. Запускают двигатель и при малой частоте вращения коленчатого вала двигате­ля поворачивают рулевое колесо в крайние положе­ния по 8-10 раз (вначале медленно, затем быстро), не удерживая его при этом в крайних положениях. За­тем проверяют уровень масла и при необходимости доливают его до верхней метки масломера. Распределитель трактора МТЗ приходится снимать и заново уста­навливать в случае замены его уплотнительных ко­лец и промывки деталей.

При установке распредели­теля выполняют следующее. Проверяют наличие уп­лотнительных колец на торцах распределителя и по­ложение золотника 31 в его корпусе. Золотник должен быть установлен так, чтобы его торец с фаской по на­ружному диаметру был направлен к корпусу гидро­усилителя. Противоположная установка золотника приведет к резкому повышению усилия поворота. Устанавливают распределитель трактора МТЗ без наружной крышки 29 и крепят его к корпусу гидроусилителя МТЗ двумя диаметрально расположенными болтами, под­ложив под головки болтов набор шайб, толщина которых равна высоте крышки. Ставят упорный подшипник 28, шайбу с конусом и затягивают сфе­рическую гайку 30 в соответствии с рекомендация­ми, приведенными выше.

Признак правильной за­тяжки гайки — отсутствие зазоров между золотником и кольцами подшипника и отдачи рулевого колеса (возвращение золотника в нейтральное положение) после прекращения его вращения влево.

Регулировка клапанов МТЗ: порядок работ, регулировка механизма газораспределения

Регулировка клапанов на МТЗ входит в список регламентных операций, проводимых при обслуживании сельскохозяйственной техники. От корректности настройки зависит легкость запуска, стабильность функционирования и тепловой режим работы силовой установки. Производитель рекомендует выполнять регулировку после обкатки мотора (нового или после проведения капитального ремонта), а затем повторять процедуру спустя 240-480 часов эксплуатации (зависит от модификации машины) либо при проведении ТО-2.

Порядок регулировки

Под регулировкой подразумевается обеспечение регламентированного зазора между плоскостью бойка коромысла и торцом клапанов впуска воздуха и выброса отработавших газов в выпускной коллектор. Последовательность настройки и параметры зависят от модификации силового агрегата и способа подачи воздуха в камеру сгорания. Дополнительно проверяется затяжка гаек фиксации головки к блоку цилиндров, что позволяет снизить вероятность пробоя прокладки и коробления детали из-за неравномерных тепловых деформаций.

Подготовка к регулировке

В процессе подготовки к настройке требуется снять боковины и откинуть крышку капота, а затем отвернуть крепежные гайки и демонтировать защитный металлический кожух, закрывающий детали газораспределительного механизма на головке дизеля. Предварительно с поверхности детали тряпкой, смоченной в керосине или дизельном топливе, удаляется налет пыли и масла. Затем необходимо проверить затяжку болтов, крепящих валик, на котором установлены качающиеся коромысла.

Установка поршня цилиндра ВМТ для регулировки

Для установки поршня первого цилиндра в верхнее положение «такта сжатия» требуется проворачивать коленвал вручную до начала открытия впускного клапана. При этом выпускной клапан должен прекратить движение вверх и закрыться. Коленчатый вал проворачивается при помощи гаечного ключа, который набрасывается на гайку крепления шкива привода вспомогательных агрегатов.

На ранних моделях силовых агрегатов Д-240, оснащенных механическим топливным насосом, допускается выкручивание форсунки. Верхнее положение поршня определяется штифтом, опущенным в отверстие. При обратной установке распылительного узла требуется заменить уплотнительные кольца. Еще одна методика основана на снятии трубки подачи топлива с насоса. В момент достижения верхней точки из плунжерной пары начнется подача горючего. Методика не отличается точностью, поскольку впрыск топлива начинается с опережением (до прихода поршня в ВМТ).

Читать еще:  Тойота хино-300: фото, грузоподъемность и другие характеристики

На атмосферных 4-цилиндровых силовых агрегатах Д-50, установленных на тракторах МТЗ-50/52, в картере маховика выполнен сквозной канал с резьбой, в которую вкручивается установочная шпилька (хранится в специальном канале на картере). На шпильке имеется участок без резьбы с закругленной головкой, которая совмещается с выемкой, выполненной в теле маховика. Методика позволяет точно выставить верхнее положение первого поршня.

Установка теплового зазора

Для выдерживания расстояния потребуется отвернуть гайку, удерживающую регулировочный винт коромысла клапана от самопроизвольного проворачивания. Затем следует изменять параметр вращением винта отверткой, регулировка прекращается после достижения расстояния 0,25 мм (одинаково для впуска и выпуска). Затем требуется затянуть гайку ключом и дополнительно проверить значение зазора в паре боек-стержень клапана. Аналогично настраивается расстояние для остальных клапанов. После поворота вала на полный оборот требуется отрегулировать оставшиеся коромысла.

Допускается использовать для регулировки специальный индикаторный прибор КИ9918, который монтируется на тарелку рабочей пружины выбранного клапана при поднятии каретки прибора до верхней позиции (до упора). Затем коромысло совмещается с измерительным стержнем, что позволяет выставить нулевое значение на шкале стрелочного прибора. Отведение коромысла до контакта с приводной штангой позволяет определить текущее значение рабочего расстояния между элементами. Затем производится выставление параметра вращением винта на коромысле.

На моторах Д-50Л (устанавливались на МТЗ-50/52) установлен дополнительный клапан декомпрессора с приводом от отдельного валика. Перед началом настройки валик выставляется так, что регулировочные винты занимают вертикальное положение. Затем отпускается контргайка, винт отворачивается отверткой до момента сферической головки и поверхности валика.

Затем требуется завернуть винт до упора, выбирая люфты между деталями. Перед закручиванием фиксирующей гайки требуется довернуть винт еще на 0,6-0,8 оборота. Некорректная настройка зазоров приводит к контакту клапана декомпрессора и поршня. Для настройки клапанов сброса давления в остальных цилиндрах требуется вывернуть установочную шпильку из картера и провернуть вал последовательно на 0,5 оборота. ВМТ поршней определяются по перекрытию клапанов.

Проверка установки теплового зазора клапанов

Проверка рабочего расстояния производится при появлении стука при работе силового агрегата, исходящего от газораспределительного механизма. При проведении ремонта и обслуживания, связанного со снятием головки блока цилиндров, рекомендуется проведение внеочередной контрольной проверки.

Дополнительной причиной проверки является подтяжка или замена элементов фиксации головки, сопровождаемая снятием валика с коромыслами (для обеспечения доступа к шестигранным головкам болтов).

Регулировка на различных моделях двигателей

Минский завод выпускает несколько модификаций дизельных двигателей, основанных на конструкции мотора Д-240. Агрегаты отличаются конфигурацией блока, рабочим объемом и установкой турбокомпрессора, что привело к росту мощности и изменению нормативных расстояний между подвижными частями в клапанных механизмах.

Двигатель Д-245 трактора МТЗ-82, МТЗ-892

После демонтажа верхней крышки и выведения поршня в 1 цилиндре до ВМТ (до момента начала перекрытия клапанов) требуется отрегулировать клапаны, расположенные на позициях 4, 6, 7 и 8 (отсчет от передней крышки мотора). Документация устанавливает расстояние между стержнем и бойком 0,25 мм для впускного канала и 0,45 для выпускного. Настройка осуществляется на холодном дизеле (допускается прогрев до 60°).

  1. Отпустить затяжку гайки коромысла обслуживаемого клапана и вращением винта отверткой добиться требуемого расстояния.
  2. Закрутить гаечным ключом контргайку регулировочного винта и проверить параметры щупом. Убедиться в нормативном значении вращением штанги, при неравномерном износе головки цилиндрического элемента возможно изменение расстояния между бойком и стержнем клапана. Поврежденная или изношенная штанга подлежит замене.
  3. По аналогии отрегулировать зазоры в оставшихся клапанах.
  4. Провернуть вал на полный оборот (до момента достижения ВМТ в последнем цилиндре), а затем скорректировать расстояние в механизме до требуемого значения для клапанов 1, 2, 3 и 5.
  5. Смонтировать на штатные места снятые элементы и проверить работу силового агрегата.

Двигатель Д-260 трактора МТЗ-1221, МТЗ-1523

Завод-изготовитель предписывает проводить настройку клапанного механизма при проведении технического обслуживания, соответствующего отработке 500 часов. Перед началом регулировки рекомендуется проверить затяжку болтов, крепящих головку. Допускается настраивать мотор, прогретый до температуры 60°С.

Для регулировки 6-цилиндрового рядного дизеля требуется снять крышку клапанов, а затем установить поршень первого цилиндра в крайнее верхнее положение (по аналогии с моторами Д-240 и 245), а затем выставить зазор в клапанах, расположенных на позициях 3, 5, 7, 10, 11 и 12 (отсчет ведется от радиатора силовой установки). Нормативным считается расстояние 0,25 мм на впуске и 0,45 мм на выпуске. Для определения ВМТ возможно использовать момент совмещения штифта, установленного на крышке привода механизма газораспределения, с меткой на демпфере шкива.

При отклонении значения требуется провести корректировку в следующей последовательности:

  1. Перед началом корректировки рекомендуется проконтролировать затяжку крепления стоек валика с коромыслами.
  2. Отвернуть фиксирующую гайку на коромысле регулируемого клапана, а затем выполнить настройку зазора путем вращения винта.
  3. Затянуть гайку и провести первичную проверку щупом.
  4. Убедиться в стабильности расстояния между бойком и плоскостью стержня клапана путем вращения приводной штанги вокруг оси.

После настройки размеров в 6 клапанах требуется провернуть коленчатый вал на 1 оборот. Для проверки положения используется шестой цилиндр, в котором должно быть перекрытие клапанов впуска и выпуска, соответствующее ВМТ. Очередность действий при настройке аналогична изложенному выше алгоритму. Допускается корректировка параметра в соответствии с порядком вспышек в камерах сгорания (1-5-3-6-2-4) с выставлением поршней в верхнюю точку согласно рабочей последовательности. Для перехода между цилиндрами вал поворачивается на 1/3 оборота.

Регулировка клапанов на тракторах МТЗ

Добрый день.
Хочу обсудить все способы регулировки клапанов на тракторах МТЗ.
Я знаю способ когда прокручиваешь двигатель пока полностью не откроются два любых клапана. Открылись-регулируешь все остальные кроме открытых. Потом проворачиваешь пока не откроются любые другие два клапана и выставляешь зазор в оставшихся двух.
Кто нибудь регулировал таким образом?

Я нет,а вы опишите

Я не специалист, мне кажется здесь нас таких много. И мне тоже очень интересно. Было бы здорово если бы кто-нибудь выложил видео или пошаговый фото отчет.

По-моему так точно не отрегулируешь.Я регулирую каждый цилиндр в верхней точке такта сжатия ,всем мужикам кто просит на любых моторах.Жалоб не было.

А верхнюю точку ка определяете?

Прокручиваю,смотрю где открылся-закрылся впускной клапан.Проворачиваю дальше одновременно нажимая на клапан,когда поршень подойдет в вмт,клапан много не откроешь,упирается в поршень.Регулирую.Далее следующий цилиндр по порядку работы. Не актуально для бензиновых двиг. Можно смотреть по моменту впрыска,но нужно отворачивать трубки,проворачивать не один оборот до появления топлива. А так максимум провернуть 3 оборота.

Мы так . откручиваем от топливной опаратуры трубки высокого давления .дабавляем газ и прокручиваем движок .как только в топливной апаратуре в одном из 4 рех плунжеров появиться соляра . например в первом . значит в первом целиндре и регулируем клапана .

Откручиваю все 4 трубки ВД , и кручу ключом вал двигателя до появления топлива в плунжере .
Иного правильного варианта я не не вижу .

МТЗ-82.1 ; МТЗ-82Л(ПКУ-0.8) ; Т-25А ; ГАЗ-53А ; ИЖ-27156 ; ИМЗ-810310 ; ВАЗ-21074 ; ВАЗ-2190
2птс6 ,2-птс4м, 1птс2

Вот удовольствие открутить все 6 трубок на Смд-62 (т-150) и крутить мотор , да еще и смотреть в насос.

Читать еще:  Устройство трактора Т-16: конструктивные особенности агрегата

Я сначала нахожу ВМТ или момент впрыска первого цилиндра, а потом делю шкив коленвала на две равные половины ( если 4-х цилиндровый ) и ставлю две противоположные метки. Или на три части и ставлю три метки ( если шести цилиндровый ). Потом просто прокручиваю коленвал и совмещаю метки с тем местом которым я сам определил, как мне было удобно, для определения ВМТ. А дальше по схеме работы ( 1-3-4-2; 1-5-3-6-2-4; . и т.д. к примеру ). А метки ВМТ или момента впрыска есть на всех двигателях.

Всякий, кто вместо одного колоса или одного стебля травы сумеет вырастить на том же поле два, окажет человечеству и своей родине бо́льшую услугу, чем все политики, взятые вместе. (Джонатан Свифт)

Дам мужики. Вот вам по кайфу крутить трубки))) Так то без обид но я вам могу открыть более легкий способ регулировки))) С помощью отверстия в плите и маховика, но тут есть одно НО. Как узнать когда такт сжатия или продувки. Конечно правильно, по положению клапанов в первом цилиндре. при сжатии оба клапана закрыты до Вмт, а при продувке один открыт 180град. И как только определили ВМТ первого горшка Погнали регулировать на всех цилиндрах по порядку работы. Для д 240 1-3-4-2 то есть регим 1вый потом на 180град крутим коленвал и регим на 3 горшке и так далее через 180 град. И не надо трубки крутить)))

Как у вас всё сложно. Вы совсем в двигателях не разбираетесь? Я далеко не спец,но всё это определяю смотря на клапана.

Дам мужики. Вот вам по кайфу крутить трубки))) Так то без обид но я вам могу открыть более легкий способ регулировки))) С помощью отверстия в плите и маховика, но тут есть одно НО. Как узнать когда такт сжатия или продувки. Конечно правильно, по положению клапанов в первом цилиндре. при сжатии оба клапана закрыты до Вмт, а при продувке один открыт 180град. И как только определили ВМТ первого горшка Погнали регулировать на всех цилиндрах по порядку работы. Для д 240 1-3-4-2 то есть регим 1вый потом на 180град крутим коленвал и регим на 3 горшке и так далее через 180 град. И не надо трубки крутить)))

Полностью согласен, только я начинаю с цилиндра который первый пришел в вмт сжатия,а далее по порядку работы.

Дам мужики. Вот вам по кайфу крутить трубки))) Так то без обид но я вам могу открыть более легкий способ регулировки))) С помощью отверстия в плите и маховика, но тут есть одно НО. Как узнать когда такт сжатия или продувки. Конечно правильно, по положению клапанов в первом цилиндре. при сжатии оба клапана закрыты до Вмт, а при продувке один открыт 180град. И как только определили ВМТ первого горшка Погнали регулировать на всех цилиндрах по порядку работы. Для д 240 1-3-4-2 то есть регим 1вый потом на 180град крутим коленвал и регим на 3 горшке и так далее через 180 град. И не надо трубки крутить)))

Полностью согласен, только я начинаю с цилиндра который первый пришел в вмт сжатия,а далее по порядку работы.

Я регулирую только по работе клапов. Такт впуска прошел, клапан впускной на 1-ом котле закрылся и еще чуток прокрутил маховик, затем регулирую зазоры в клапанах первого котла. После остальные котлы также в порядке работы 1-3-4-2. У меня мтз-50, двигатель Д-240, но маховик Д-50. Так вот, отверстия в плите нет, никакие меткир не совпадают, а как выставить угол впрыска. Покумекав сделал, впрыск в первый котел должен происходить в момент начала открытия выпускного клапана второго цилиндра, все получилось на ура.

Дам мужики. Вот вам по кайфу крутить трубки))) Так то без обид но я вам могу открыть более легкий способ регулировки))) С помощью отверстия в плите и маховика, но тут есть одно НО. Как узнать когда такт сжатия или продувки. Конечно правильно, по положению клапанов в первом цилиндре. при сжатии оба клапана закрыты до Вмт, а при продувке один открыт 180град. И как только определили ВМТ первого горшка Погнали регулировать на всех цилиндрах по порядку работы. Для д 240 1-3-4-2 то есть регим 1вый потом на 180град крутим коленвал и регим на 3 горшке и так далее через 180 град. И не надо трубки крутить)))

Полностью согласен, только я начинаю с цилиндра который первый пришел в вмт сжатия,а далее по порядку работы.

Я регулирую только по работе клапов. Такт впуска прошел, клапан впускной на 1-ом котле закрылся и еще чуток прокрутил маховик, затем регулирую зазоры в клапанах первого котла. После остальные котлы также в порядке работы 1-3-4-2. У меня мтз-50, двигатель Д-240, но маховик Д-50. Так вот, отверстия в плите нет, никакие меткир не совпадают, а как выставить угол впрыска. Покумекав сделал, впрыск в первый котел должен происходить в момент начала открытия выпускного клапана второго цилиндра, все получилось на ура.

ну тоже занимательный способ)))

Мужики. ну взрослые же люди и интернет есть. Да и в мануале нормально написано как регулировать. Че придумывать-то.
http://gidroruli.narod.ru/dvigatel_dizel_d-240/Dvigatel_D-245/
, а конкретно:
Двигатель Д-245 и регулировка клапанов

Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле должен быть:

впускные клапана Д-245 — 0,25 +0,05 мм.

выпускные клапана Д-245 — 0,45 -0,05 мм.

Регулировку клапанов двигателя Д-245 надо производить в следующем порядке:

провернуть коленчатый вал Д-245 до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться,а выпускной заканчивает закрываться) и отрегулировать зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем повернуть коленчатый вал Д-245 на один оборот, установив перекрытие в четвертом цилиндре, и отрегулировать зазоры в первом, втором, третьем и пятом клапанах.

Для регулировки зазора следует отпустить контргайку винта на коромысле регулируемого клапана Д-245 и, поворачивая винт, установить необходимый зазор по щупу между бойком коромысла и торцом стержня клапана Д-245. После установки зазора нужно затянуть контргайку.

Я уже лет 20 так регулирую и проблем никогда небыло, тем более в отличие от ваших машин у меня доступ к двигателю сильно ограничен. Он стоит в моторном отсеке вездехода. И всего один оборот вала. Про угол впрыска — это рекомендованые 26 градусов. Выставляем первый цилиндр в мертвую точку. На шкиве ремня генератор-помпа делаем метку напротив штатной стрелки, если она есть, если нет придумываем что-нибудь на блоке. Отворачиваем крышку привода топливного насоса, отворачиваем фиксирующую шайбу привода. Делим шкив по метке ВМТ сначала пополам, потом под 90 градусов этой линии еще раз пополам и правый 90-градусный сектор еще раз пополам. (45 градусов) и еще раз правый пополам (22.5 градуса). Проворачиваем по этим меткам коленвал на нужный угол (против часовой стрелки). На первую секцию ТНВД ставим капиляр. Проворачивая ТНВД до страгивания топлива в капиляре и удерживая от проворачивания насос ставим фиксирующую шайбу и находим отверстия под болты которые совпадают. Закручиваем, трубку первой форсунки на место, крышку на место. заводим и поехали.
