Картофелекопалка и картофелесажалка к мотоблокам МТЗ

Картофелекопалки и сажалки для мотоблока МТЗ. Самодельные варианты, видео обзоры и отзывы

Обзор картофелекопалок

Картофелекопалка – это устройство, предназначенное для облегчения сбора корнеплодов и в частности картофеля. Достоинством данных приспособлений является то, что сбор овощей осуществляется в кратчайшие сроки и практически без применения человеческих усилий. Все больше землевладельцев стараются облегчить и уменьшить свой физический труд за счет использования мотоблоков и навесного оборудования.

Исходя из названия, можно подумать, что агрегат годиться только для одной функции, но это не так. С его помощью можно подготавливать почву, нарезать борозды для посадки, а также окучивать кусты. На рынке представлено множество моделей, которые отличаются друг от друга не только формой, но и размерами, принципом действия. Многие умельцы дорабатывают купленные у производителей модели, превращая их в совершенные устройства.

Различают два вида копалок, которые могут использоваться как мотоблоком Беларус МТЗ 09Н, так и другой моделью:

Активные картофелекопалки, в свою очередь, делятся:

вибрационные, которые еще могут называться грохотными или трясучками. Принцип действия предполагает подрезание ножом пласта земли глубиной до 20 см, причем ширина рабочей области составляет около 40 см. Клубни вместе с землей подаются на решетку, входящую в состав конструкции, и благодаря вибрации отделяются от земли. В конструкцию устройства входят один или пара эксцентриков. Последний вариант считается самый лучший, потому что вибрации глушатся насадками и не передаются на оператора. Мало этого, использование двух эксцентриков позволяет качественно просеять поднимаемый пласт земли и отделить клубни. Копатели с одним эксцентриком тоже эффективны, но за счет вибраций доставляют дискомфорт оператору.
Транспортерные устройства, которые еще называются конвейерными или ленточными. Основным элементом является лента, которая при движении просеивает землю, а клубни выбрасывает поверх земляного пласта. Устройство аккуратно поддевает ком земли с клубнями, не повреждая урожай. Единственным нюансом, который надо учесть, является уборка урожая при просохшей земле. Эффективность такой копалки настолько велика, что потери урожая составляют всего 2%.

Пассивные картофелекопалки для мотоблока МТЗ отличаются по цене и особенностям конструкции. Они просты и не требуют особых навыков при использовании. Подходящий вариант для экономных землевладельцев. Это навесное оборудование еще называют веерная копалка. Выглядит устройство как небольшая лопата с приваренными прутьями.

Принцип работы совеем простой: мотоблок тянет картофелекопалку, лопата подрезает пласт земли и благодаря прутьям корнеплоды оказываются просеянными и падают на поверхность. В работе есть некоторые нюансы, которые наглядно видны в видео обзоре ниже. Во-первых, картофель может присыпать землей и при его сборе надо ворошить комья, чтобы собрать все картофелины. Во-вторых, в прутьях постоянно запутывается заранее не убранная ботва.

Виды картофелекопалок для мотоблока МТЗ

На рынке представлены модели картофелекопалок отличающиеся не только заводом-изготовителем, но и внешним видом и эффективностью работы. Как правило, они универсальные и подходят не только для мотоблоков МТЗ, но и для устройств других фирм.

Ниже приведены самые популярные и востребованные модели.

Нева – компактные размеры, средний вес в 34 кг, ширина рабочей области 36 см, вскапывает на глубину до 20 см.
Грохотная копалка ККМ-1 по своим характеристикам схожа с предыдущим вариантом, только ширина захвата составляет 39 кг, а вес около 40 кг.
Копалка вибрационная КВМ-3 – выпускается в Китае, высота агрегата 90 см, а ширина рабочей области 39 см. Вес небольшой, всего 34 кг.
Украинская модель «Полтавчанка» — превосходит свои аналоги по габаритам, но вес сохраняется 34 кг, значительнее эффективнее во величине глубины выкапывания – 25 см. И ширина обрабатываемого участка за один проход 40 см.
Транспортерная копалка КТ-51 значительно больше по габаритам, но за счет использования легких материалов весит 36 кг. Ширина захвата увеличена до 53 см, позволяя быстрее обработать участок.

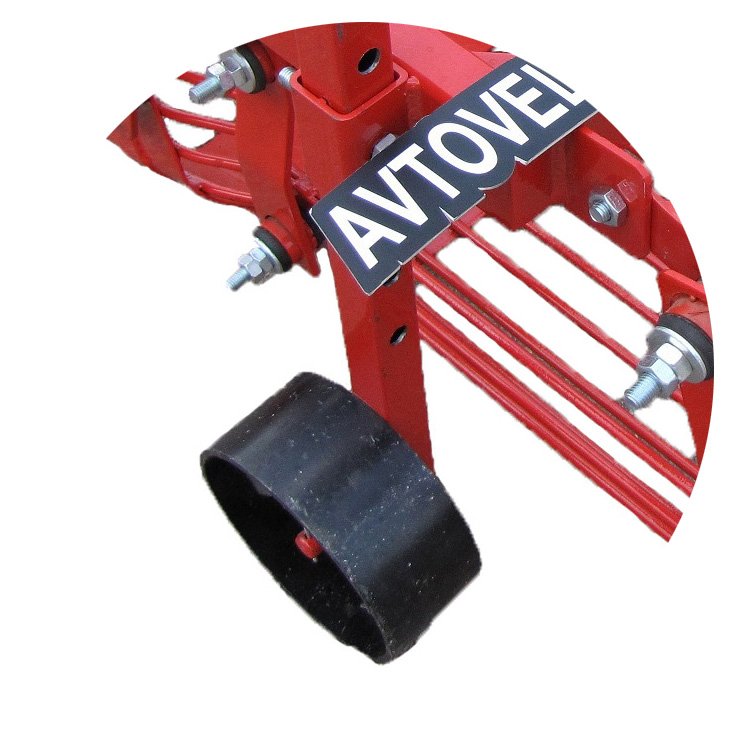

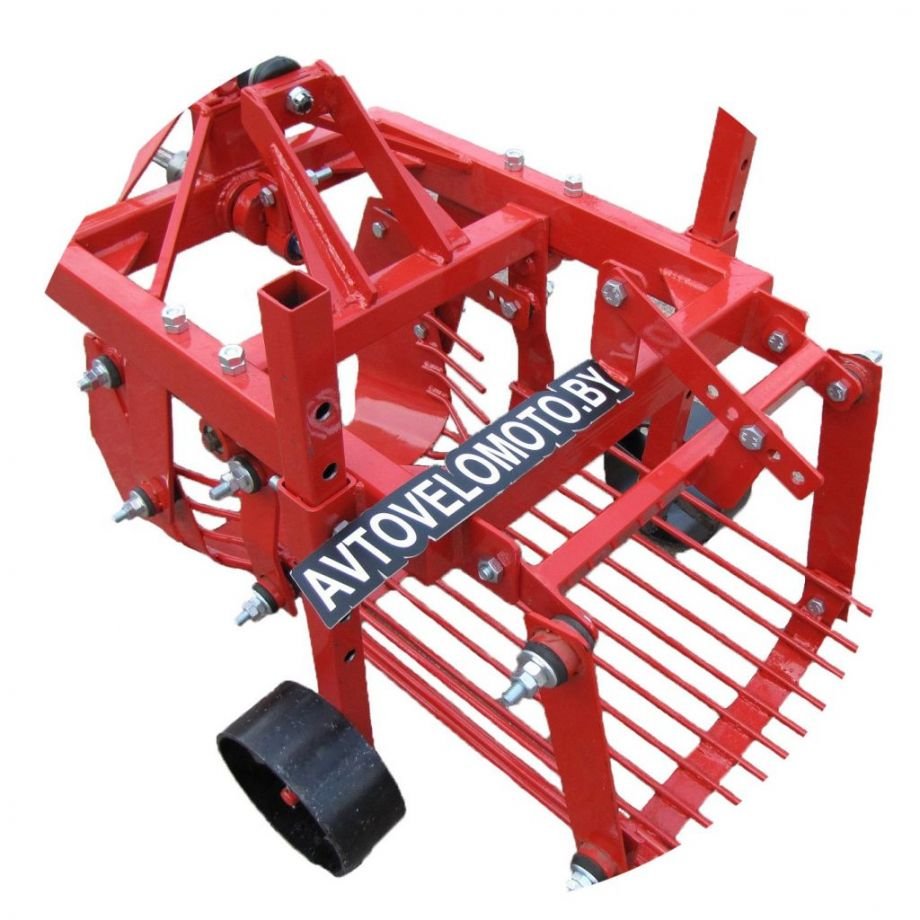

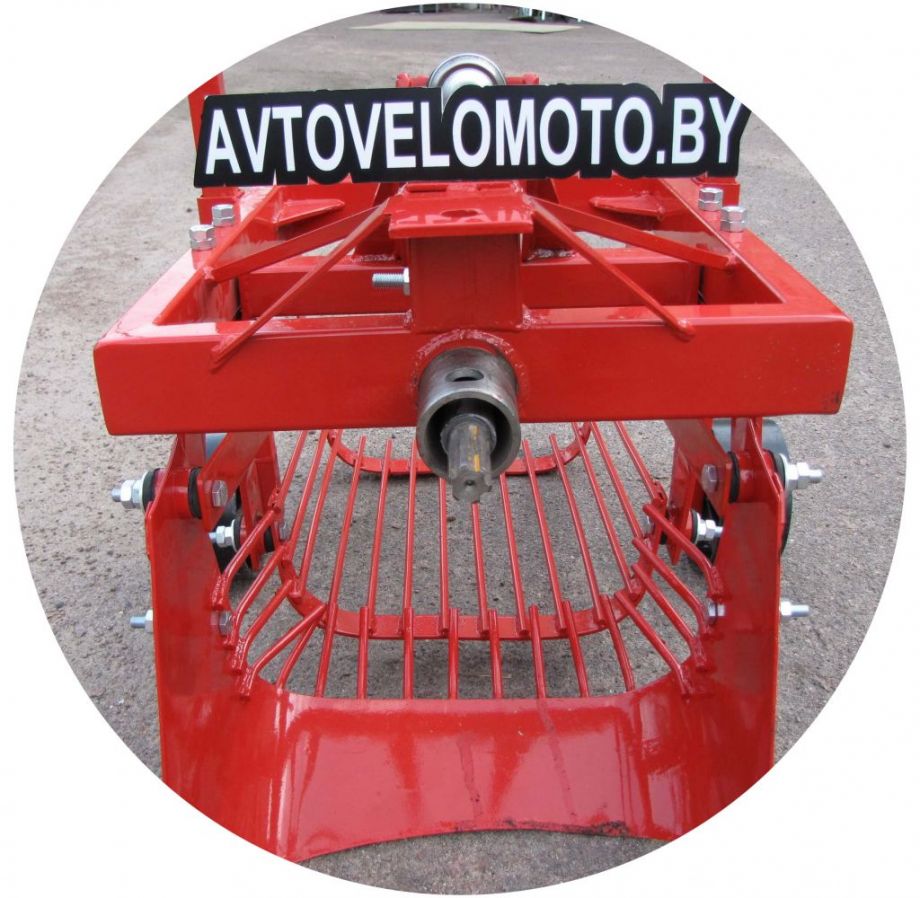

Фирменное устройство от МТЗ КФТ-02

Преимущества и недостатки работы с картофелекопалкой на мотоблоках МТЗ

Преимущество использования картофелекопалки трудно не заметить – с ее использованием существенно сокращается время работы на участке, экономятся силы фермера. Мало того, ее можно использовать для сбора не только картофеля, но и других корнеплодов – свеклы, моркови и т.д. Но все это можно делать при условии, что модели копалки установится на имеющийся мотоблок. Потому, перед приобретением навески обязательно уточните возможность подключения.

В качестве недостатка можно отметить, что при сборе урожая существуют некоторые потери и повреждения корнеплодов. Несмотря на то, что конструкция самого устройства продумана до мелочей, 2 % потерь могут присутствовать.

Самодельные варианты картофелекопалки для мотоблока МТЗ

При наличии терпения, навыков сварки и желания можно изготовить картофелекопалку своими руками. Самой простой является веерный тип. Понадобится:

Сталь толщиной 3-4 мм. для лемеха;
Болты для креплений;
Прямоугольный профиль из стали для стойки;
Арматура в диаметре 8 мм.;

Выполняет действия по порядку:

Просверлить 2 отверстия для крепления к стойке посреди лемеха;
Приварить пруты к расширенной части ножа. Длина подбирается индивидуально, но обычно в пределах 50 см;
Соединить болтами лемех и стойку;
К стойке в верхней части приварить кронштейн для последующего соединения устройства к мотоблоку;
Нижняя часть лемеха должна быть крепкой, поэтому можно усилить ее металлом.

Такой вид картофелекопалки наиболее крепкий и прослужит долгие годы.

Видео обзор

Ниже представлен видео обзор, в котором наглядно демонстрируется, как удобно пользоваться картофелекопалкой, прицепленной к мотоблоку МТЗ

Мотоблок МТЗ 09Н становится многофункциональным помощником при использовании навесного оборудования, а именно картофелекопалки

Отзывы владельцев

Отзывов в сети об эффективности картофелекопалок очень много и все положительные.

Михаил:

С приобретением картофелекопалки ККМ-1 жить стало веселее, в том плане, что она значительно облегчила полевые работы. Теперь не надо гнуть спину, а достаточно только пройтись с мотоблоком и собрать урожай. Со своих 30 соток собираю картошку за день. Поначалу, перебирал землю, вдруг затерялось что-то, но копалка работает отлично.

Валера:

Покупать большой агрегат для сбора картофеля с 6 соток не имело смысла, поэтому смастерил веерную копалку сам. Чертежи, описания – все в свободном доступе, поэтому с сыном собрали быстро. Если грунт мягкий и песчаный, то работа идет легко и быстро. Но если почва плотная, то придется повозить целый день.

Захар:

На 2 гектарах руками не пособираешь картофель, поэтому купил транспортер КТ-51. Процесс практически полностью автоматизирован, поэтому сбор урожая идет быстро. Повреждений нет, что очень порадовало, так как боялся потерять урожай.

Картофелесажалки для мотоблока МТЗ

От производителя

Создание картофелесажалки значительно облегчило трудозатратную работу фермеров. Конструкторы предусмотрели универсальность крепления, поэтому устройство можно крепить и на мотоблок, и на минитрактор. Моделей сажалок существует много. Все имеют различный принцип действия, формы и, соответственно, удобство в использовании.

Картофелесажалки классифицируют:

Способом подачи корнеплода;
Формой бака;
Наличие колес для транспортировки;
По возможности садить несколько или один ряд;
Возможностью подавать удобрения одновременно с клубнями;
Полностью автоматические и полуавтоматические агрегаты.

Способы подачи корнеплодов – это то, что в главное степени отличает устройства друг от друга. Предусмотрено несколько видов, так как практикуют посадку целых клубней, половинок, проросших и нет.

Ложечковая система подачи заключается в захватывании корнеплод насадкой в виде ложки и подавание его в почву. С помощью такого агрегата можно выполнять несколько функций, таких как нарезание борозды, высаживание семян, подача удобрения и формирование гребня из почвы нужной высоты.
Плоскоременная подача характеризуется использованием ремней с V-образной формой, которые располагаются горизонтально. Таким образом, картофель подается поочередно и исключается вероятность попадания двух картофелин в одну лунку.
Фасонная подача производится, когда овощи уже проросли. Благодаря сочетанию плоскоременной и ложечковой системы, которые расположены горизонтально эффективность захвата и подачи картофеля повышается. Однако, оператору необходимо постоянно контролировать процесс.
Мультиременная подача осуществляет двухрядную посадку, поэтому существенно выигрывает по сравнению с предыдущими видами. Ремни, расположенные по центру, подают картофель, а остальные формируют ряд, чтобы облегчить захват.
Система накалывания предназначена для посадки половинок.
Пальцевая подача выглядит, как транспортер, который благодаря поступательным движениям захватывают картофель и через отверстие подают на посадку.

Модели картофелесажалок для мотоблока МТЗ

Как правило, все устройства универсальны по способу подключения к мотоблоку, но при покупке, все такие, следует уделить внимание этому нюансу. Ниже приведены модели, которые выпускаются отечественными производителями:

КСМ-1А – общим весом 33 кг, имеет бак на 34 л. Такой агрегат позволяет высадить 5 клубней в одном погонном метре.
КСМ-1 – предназначена для посадки картофеля в один ряд с шагом 25см. Высадку производит на глубину 50 см. Вместительность бака составляет 40 л. Вес модели составляет 40 кг.
КСТ-1Т – представляет собой компактную сажалку общим весом 33 кг и емкость бака 34 л. При условии, что она садит 5 клубней на метр, ее производительность составляет 0,2 Га в час.
КС-1 – производят многие страны. На фоне своих аналогов, картофелесажалка отличается значительным весом в 190 кг и небольшим посадочным расстоянием в 12 см. Посадка осуществляется на глубину от 60 до 150 см.

Работа с картофелесажалками для мотоблока МТЗ

Работа с картофелесажалками достаточно проста. Необходимо загрузить посадочный картофель в бак и отправляться на посадку. Баки могут отличаться формой и объемом. Обычно объем вмещает 2 ведра картофеля. Если у картофелесажалки есть транспортировочные колеса, то передвижение будет осуществляться быстрее, а маневренность значительно возрастает. В зависимости от внешнего вида и конструкции, сажалки могут быть одно- и двухрядными. На большее количество рядов оборудование не делается, так как из-за этого возрастает его вес и уменьшается удобство эксплуатации.

Не все, но многие модели предоставляют функцию одновременной подачи клубня и удобрения. В таком случае агрегат снабжается дополнительным баком, который необходимо заполнить удобрениями. Подача автоматическая и строго дозированная.

Автоматические модели всю посадку осуществляют самостоятельно, поэтому не требуют вмешательства фермера. А полуавтоматические менее функциональные, так как требуют непосредственного участия оператора, который должен подавать клубни вручную.

Посадка клубней

Желательно почву заранее вспахать при помощи почвофрезы или плугом. Для того, чтобы обогатить почву кислородом и просушить верхний слой, необходимо бороновать ее. Подготовить картофелесажалку и засыпать картофель в бак. Если ваша навеска не поддерживает нарезание борозд, то необходимо предварительно использовать окучник. После посадки, клубни закрываются землей.

Самодельные варианты картофелесажалки для мотоблока МТЗ

На фото представлен подробный чертеж, который поможет изготовить картофелесажалку для мотоблока МТЗ самостоятельно.
